در مورد فرمان Surface CV - Edit Bar اتوکد سه بعدی بیشتر بدانیم.

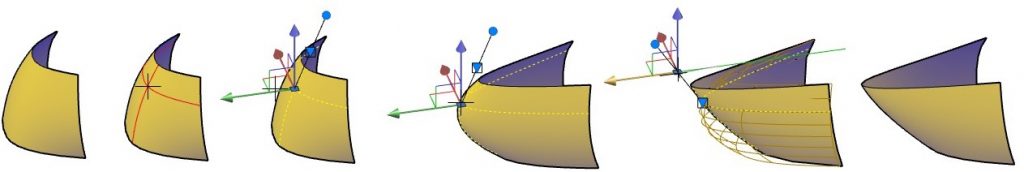

فرمان Surface CV - Edit Bar

از این فرمان برای ویرایش سطوح از نوع NURBS استفاده می‌شود.

روش‌های اجرای فرمان Surface CV - Edit Bar

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

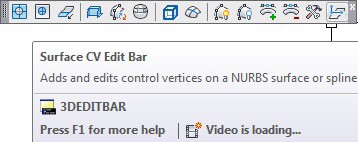

روش اول‌: از طریق نوار ابزار Surface Editing

ابتدا آیکون فرمان Surface CV – Edit Bar را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک ‌چپ می‌کنیم.

روش دوم: از طریق خط فرمان (Command Line)

حروف 3DEDITBAR را در خط ‌فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.

روش‌ سوم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Surface کلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Control Vertices روی آیکون فرمان Surface CV – Edit Bar کلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Surface CV - Edit Bar

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.
سپس با یکی از روش‌های‌ سه‌گانه، فرمان Surface CV – Edit Bar را اجرا می‌کنیم.
مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: _3DEDITBAR
Select a NURBS surface or curve to edit

اعلان (Select a NURBS surface or curve to edit) به معنای (یک سطح از نوع NURBS را برای ویرایش انتخاب کنید) می‌باشد.

پس از انتخاب سطح از نوع NURBS، مکان‌نما به بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select point on NURBS surface

اعلان (Select point on NURBS surface) به معنای (یک نقطه مبنا در سطح از نوع NURBS را انتخاب کنید) می‌باشد.
پس از انتخاب نقطه مبنا، دستگاه مختصات Gizmo در نقطه مبنا قرار گرفته و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select a grip on the edit bar or [Base point/Displacement/Undo/eXit]<exit

اعلان (Select a grip on the edit bar) به معنای (بر‌اساس گرپس جهت ویرایش را انتخاب کنید) می‌باشد.
