در مورد فرمان Rotate Faces اتوکد سه بعدی بیشتر بدانیم.

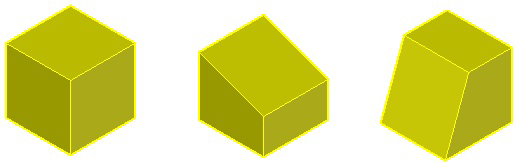

فرمان Rotate Faces

با استفاده از این فرمان می‌توان صفحات موضوعات سه‌بعدی توپر (Solid) را چرخاند.

روش‌های اجرای فرمان Rotate Faces اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌Solid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Rotate Faces را با کلیک چپ کردن انتخاب می‌کنیم.

روش دوم‌: از طریق نوار ابزار Solid Editing

در نوار ابزار Solid Editingروی آیکون فرمان Rotate Faces کلیک ‌چپ می‌کنیم.

روش‌ سوم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Homeکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Solid Editing روی مثلث مشکی رنگ سمت راست آیکون فرمان Extrude Faces کلیک ‌چپ

از لیست باز شده فرمان Rotate Faces را با کلیک چپ انتخاب می‌کنیم.

اعلان‌ها‌ی فرمان Rotate Faces

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ سه‌گانه، فرمان Rotate Faces را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: _solidedit

Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit] : _ Rotate

Select faces or [Undo/Remove]

اعلان (Select faces) به معنای (صفحه موردنظر را انتخاب کنید) می‌باشد.

پس از انتخاب صفحه موردنظر، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select faces or [Undo/Remove/ALL]

در صورتی که صفحه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.

مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify an axis point or [Axis by object/View/Xaxis/Yaxis/Zaxis] <2points

در ادامه

اعلان (Specify an axis point) به معنای (نقطه اول محور چرخش را تعیین کنید) می‌باشد.

پس از معرفی نقطه اول محور چرخش، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify the Second point on the rotation axis

اعلان (Specify the Second point on the rotation axis) به معنای (نقطه دوم محور چرخش را تعیین کنید) می‌باشد.

پس از معرفی نقطه دوم محور چرخش، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify a rotation angle or [Reference]

اعلان (Specify a rotation angle) به معنای (زاویه چرخش را تعیین کنید) می‌باشد.

پس از معرفی زاویه چرخش، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Enter a face editing option

[Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit]

حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را می‌فشاریم. در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Solids editing automatic checking: SOLIDCHECK=1

Enter a solids editing option [Face/Edge/Body/Undo/eXit] <eXit

حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را می‌فشاریم.
