فرمان Polyface
از این فرمان برای ترسیم یک شبکه سهبعدی چند وجهی (Polyface) در فضای سهبعدی استفاده میشود.
روشهای اجرای فرمان Polyface اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
از طریق خط فرمان (Command Line)
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
حروف PFace را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
مثال فرمان Polyface اتوکد سه بعدی

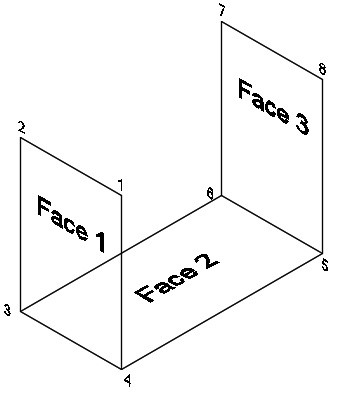

در شکل زیر Face1 راترسیم کنید.
مراحل انجام کار
در شکل زیر Face1 راترسیم کنید.
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
ابتدا یک فایل جدید باز میکنیم و نمای تصویر را در حالت SW Isometric و سبک نمایشی را در حالت Shaded with edges قرار میدهیم.
در معرفی نقاط به روش دکارتی مطلق، میبایست آیکون Dynamic Input در نوار وضعیت غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیرفعال کردن کلیه آیکونهای نوار وضعیت، حروف PFace را در خط فرمان، در قسمت Type a command تایپ کرده
سپس کلید Enter را میفشاریم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: PFACE
Specify location for vertex 1
در ادامه
اعلان (Specify location for vertex 1) به معنای (مختصات راس اول را تعیین کنید) میباشد.
مختصات راس اول را (15,30,70) معرفی میکنیم.
Specify location for vertex 1: 70,30,15
پس از معرفی مختصات راس اول، کلید Enter را میفشاریم. مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify location for vertex 2 or
اعلان (Specify location for vertex 2) به معنای (مختصات راس دوم را تعیین کنید) میباشد.
مختصات راس دوم را (15,40,70) معرفی میکنیم.
Specify location for vertex 2 or : 70,40,15
پس از معرفی مختصات راس دوم، کلید Enter را میفشاریم. مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify location for vertex 3 or
اعلان (Specify location for vertex 3) به معنای (مختصات راس سوم را تعیین کنید) میباشد.
مختصات راس سوم را (0,40,70) معرفی میکنیم.
در ادامه
Specify location for vertex 3 or : 70,40,0
پس از معرفی مختصات راس سوم، کلید Enter را میفشاریم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify location for vertex 4 or
اعلان (Specify location for vertex 4) به معنای (مختصات راس چهارم را تعیین کنید) میباشد.
مختصات راس چهارم را (0,30,70) معرفی میکنیم.
Specify location for vertex 4 or : 70,30,0
پس از معرفی مختصات راس چهارم، کلید Enter را میفشاریم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify location for vertex 5 or
کلید اینتر را می فشاریم.
