فرمان Offset Faces

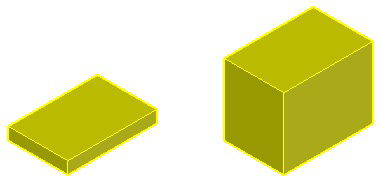

با استفاده از این فرمان میتوان صفحات موضوعات سهبعدی توپر (Solid) را در جهت مستقیم امتداد داد.
روشهای اجرای فرمان Offset Faces اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی ظاهر میشود.
مکاننما را روی فرمانSolid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Offset Faces را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Solid Editing
در نوار ابزار Solid Editingروی آیکون فرمان Offset Faces کلیک چپ میکنیم.
روش سوم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Homeکلیک چپ کرده تا فعال گردد.
سپس در پانل Solid Editing روی مثلث مشکی رنگ سمت راست آیکون فرمان Extrude Faces کلیک چپ، از لیست باز شده فرمان Offset Faces را با کلیک چپ انتخاب میکنیم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Solidکلیک چپ کرده تا فعال گردد.
سپس در پانل Solid Editing روی مثلث مشکی رنگ پایین آیکون فرمان Taper Faces کلیک چپ، از لیست باز شده فرمان Offset Faces را با کلیک چپ انتخاب میکنیم.
اعلانهای فرمان Offset Faces
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای چهارگانه، فرمان Offset Faces را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _solidedit
Enter a face editing option
Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit] : _ Offset
Select faces or [Undo/Remove]
اعلان (Select faces) به معنای (صفحه موردنظر را انتخاب کنید) میباشد.
پس از انتخاب صفحه موردنظر، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select faces or [Undo/Remove/ALL]
در ادامه
در صورتی که صفحه دیگری جهت انتخاب نباشد، کلید Enter را میفشاریم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify the Offset distance
اعلان (Specify the Offset distance) به معنای (فاصله کپی موازی را تعیین کنید) میباشد.
پس از معرفی فاصله کپی موازی، مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Enter a face editing option
[Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit] :
حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Solids editing automatic checking: SOLIDCHECK=1
Enter a solids editing option [Face/Edge/Body/Undo/eXit] <eXit
حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را میفشاریم.
