در مورد فرمان Offset Edge اتوکد سه بعدی بیشتر بدانیم.

فرمان Offset Edge اتوکد سه بعدی

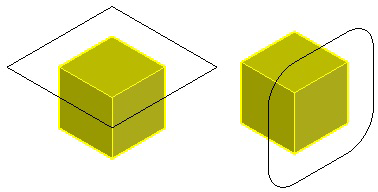

با استفاده از این فرمان می‌توان از لبه‌های وجوه موضوعات سه‌بعدی توپر (Solid) یک کپی موازی تهیه کرد.

روش‌های اجرای فرمان Offset Edge اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌Solid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Offset Edge را با کلیک چپ کردن انتخاب می‌کنیم.

روش دوم‌: از طریق نوار ابزار Solid Editing

ابتدا آیکون فرمان Offset Edge را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک ‌چپ می‌کنیم.

روش ‌سوم: از طریق خط فرمان (Command Line)

حروف Offsetedge را در خط ‌فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.

روش‌ چهارم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Solidکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Solid Editing روی آیکون فرمان Offset Edgeکلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Offset edges

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ چهار‌گانه، فرمان Offset Edge را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: OFFSETEDGE
Corner = Sharp
Select face

اعلان (Select face) به معنای (صفحه موردنظر را انتخاب کنید) می‌باشد.

پس از انتخاب صفحه موردنظر، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify through point or [Distance/Corner]

اعلان (Specify through point) به معنای (فاصله کپی موازی را تعیین کنید) می‌باشد.

پس از معرفی فاصله کپی موازی، مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify point on side to Offset

اعلان (Specify point on side to Offset) به معنای (جهت کپی موازی را تعیین کنید) می‌باشد.

پس از معرفی جهت کپی موازی، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select face

در صورتی که صفحه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم تا از فرمان خارج شویم.
