در مورد فرمان Network Surface اتوکد سه بعدی بیشتر بدانیم.
فرمان Network Surface

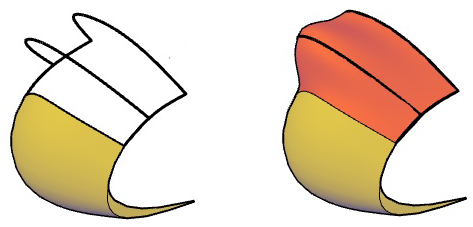

از این فرمان برای ایجاد یک سطح سهبعدی، بین منحنیها یا لبههای سطوح سهبعدی (Surface) استفاده میشود.
روشهای اجرای فرمان Network Surface اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
مکاننما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجدا مکاننما را روی فرمانSurfaces قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Network را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation
در نوار ابزار Surface Creation روی آیکون فرمان Network Surface کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف Surfnetwork را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد.
سپس در پانلCreate روی آیکون فرمان Network Surfaceکلیک چپ میکنیم.
اعلانهای فرمان Network Surface
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای چهارگانه، فرمان Network Surface را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _SURFNETWORK
Select curves or surface edges in first direction:
اعلان (Select curves or surface edges in first direction) به معنای (منحنیها یا لبههای سطوح سهبعدی که در جهت اول قرار دارند، را انتخاب کنید) میباشد.
پس از انتخاب تمام منحنیها یا لبههای سطوح سهبعدی که در جهت اول قرار دارند، کلید Enter را میفشاریم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select curves or surface edges in Second direction
اعلان (Select curves or surface edges in Second direction) به معنای (منحنیها یا لبههای سطوح سهبعدی که در جهت دوم قرار دارند، را انتخاب کنید) میباشد.
پس از انتخاب تمام منحنیها یا لبههای سطوح سهبعدی که در جهت دوم قرار دارند، کلید Enter را میفشاریم.
یک سطح سهبعدی ایجاد میشود.
