در مورد فرمان Move Faces اتوکد سه بعدی بیشتر بدانیم.
فرمان Move Faces
از این فرمان برای ترسیم تیوب از نوع توپر (Solid) استفاده میشود.

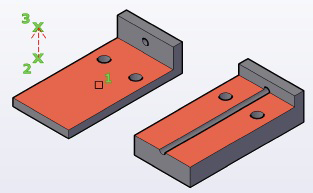

روشهای اجرای فرمان Move Faces اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی ظاهر میشود.
مکاننما را روی فرمانSolid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Move Faces را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Solid Editing
در نوار ابزار Solid Editingروی آیکون فرمان Move Faces کلیک چپ میکنیم.
روش سوم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Homeکلیک چپ کرده تا فعال گردد.
سپس در پانل Solid Editing روی مثلث مشکی رنگ سمت راست آیکون فرمان Extrude Faces کلیک چپ، از لیست باز شده
فرمان Move Faces را با کلیک چپ انتخاب میکنیم.
اعلانهای فرمان Move Faces
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای سهگانه، فرمان Move Faces را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _solidedit
Solids editing automatic checking: SOLIDCHECK=1
Select faces or [Undo/Remove]
اعلان (Select faces) به معنای (صفحه موردنظر را انتخاب کنید) میباشد.
پس از انتخاب صفحه موردنظر، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select faces or [Undo/Remove/ALL]
در صورتی که صفحه دیگری جهت انتخاب نباشد، کلید Enter را میفشاریم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify a base point or displacement
اعلان (Specify a base point or displacement) به معنای (نقطه مبنا بردار جابهجایی را تعیین کنید) میباشد.
در ادامه
پس از معرفی نقطه مبنا بردار جابهجایی، مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify a second point of displacement
اعلان (Specify a second point of displacement) به معنای (نقطه دوم بردار جابهجایی را تعیین کنید) میباشد.
پس از معرفی نقطه دوم بردار جابهجایی، مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Enter a face editing option
[Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit]
حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را میفشاریم.
در خط فرمان اعلان زیر ظاهر میشود.
Solids editing automatic checking: SOLIDCHECK=1
Enter a solids editing option [Face/Edge/Body/Undo/eXit] <eXit
حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را میفشاریم.
