در مورد فرمان Collapse Face or Edge اتوکد سه بعدی بیشتر بدانیم.
فرمان Collapse Face or Edge
با استفاده از این فرمان میتوان رئوس روی لبهها یا وجوه سطوح شبکهای (Mesh) را ادغام کرد.
روشهای اجرای فرمان Collapse Face or Edge اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی ظاهر میشود.
مکاننما را روی فرمان Mesh Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Collapse Face or Edge را با کلیک چپ کردن انتخاب میکنیم.

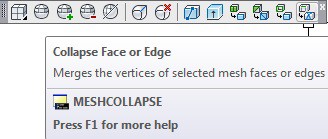

روش دوم: از طریق نوار ابزارSmooth Mesh
ابتدا آیکون فرمان Collapse Face or Edge را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف MESHCOLLAPSE را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد.
سپس روی مثلث مشکی رنگ کنار پانل Mesh Edit کلیک چپ و روی آیکون فرمان Collapse Face or Edge کلیک چپ میکنیم.
اعلانهای فرمان Collapse Face or Edge
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای چهارگانه، فرمان Collapse Face or Edge را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _MESHCOLLAPSE
Select mesh face or edge to Collapse
اعلان (Select mesh face or edge to Collapse) به معنای (وجه یا لبه سطح شبکهای را انتخاب کنید) میباشد.
پس از انتخاب وجه یا لبه سطح شبکهای، رئوس ادغام میشوند.
