فرمان Loft سطوح

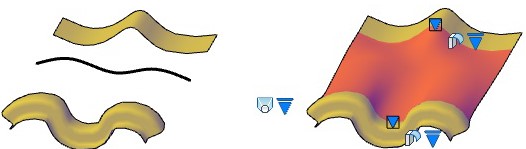

با استفاده از این فرمان ما بین چند مقطع یک سطح سهبعدی (Surface) ایجاد میشود.
روشهای اجرای فرمان Loft سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود، مکاننما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Loft را با کلیک چپ کردن انتخاب میکنیم.
در خط فرمان با استفاده زیرمجموعه Mode، نوع مدل که سطح سهبعدی (Surface) باشد را تعیین میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation II

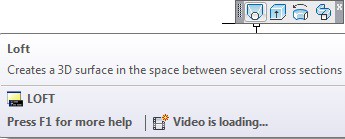

در نوار ابزار Surface Creation II روی آیکون فرمان Loft کلیک چپ میکنیم.
روش سوم : از طریق نوار ابزار Surface Creation
در نوار ابزار Surface Creation روی آیکون فرمان Loft کلیک چپ میکنیم.
روش چهارم: از طریق خط فرمان (Command Line)
حروف Loft را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم. در خط فرمان با استفاده زیرمجموعه Mode، نوع مدل که سطح سهبعدی (Surface) باشد را تعیین میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلCreate روی آیکون فرمان Loft کلیک چپ میکنیم.
اعلانهای فرمان Loft سطوح
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای پنجگانه، فرمان Loft را اجرا میکنیم. مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _loft
mode [SOlid/SUrface] : _su
Select cross Sections in lofting order or [POint/Join multiple edges/Mode]
عبارت (Closed profiles creation mode [SOlid/SUrface] : _su) به معنای (مقاطع بسته ایجاد شده، از جنس سطح سهبعدی (Surface) است) میباشد.
اعلان (Select cross Sections in lofting order) به معنای (مقطع اول موردنظر را انتخاب کنید) میباشد.
پس از معرفی مقطع اول، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
در ادامه
Select cross Sections in lofting order or [POint/Join multiple edges/Mode]
اعلان (Select cross Sections in lofting order) به معنای (مقطع دوم موردنظر را انتخاب کنید) میباشد.
پس از معرفی مقطع دوم، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select cross Sections in lofting order or [POint/Join multiple edges/Mode]
در صورتی که مقطع دیگری جهت اجرای فرمان نباشد، کلید Enter را میفشاریم. مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
2 cross Sections Selected
عبارت (2 cross Sections Selected) به معنای (دو مقطع انتخاب شدند) میباشد.
Enter an option [Guides/Path/Cross Sections only/Settings]
کلید Enter را میفشاریم، از فرمان خارج میشویم.
