در مورد فرمان Intersect اتوکد سه بعدی بیشتر بدانیم.

فرمان Intersect

با استفاده از این فرمان می‌توان فصل مشترک موضوعات سه‌بعدی ترسیمی را ایجاد و سایر قسمت‌های غیرمشترک را حذف کرد.

روش‌های اجرای فرمان Intersect اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌Solid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Intersect را با کلیک چپ کردن انتخاب می‌کنیم.

روش ‌دوم: از طریق نوار ابزار Modeling

در نوار ابزار Modelingروی آیکون فرمان Intersect کلیک ‌چپ می‌کنیم.

روش سوم‌: از طریق نوار ابزار Solid Editing

در نوار ابزار Solid Editingروی آیکون فرمان Intersect کلیک ‌چپ می‌کنیم.

روش ‌چهارم: از طریق خط فرمان (Command Line)

حروف IN را که معرف فرمان Intersect می‌باشد را در خط ‌فرمان در قسمت Type a command تایپ کرده

یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف IN شروع می‌شوند، ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.

روش‌ پنجم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Homeکلیک ‌چپ کرده تا فعال گردد.

سپس در پانلSolid Editing روی آیکون فرمان Intersect کلیک ‌چپ می‌کنیم.

روش‌ ششم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Solidکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Boolean روی آیکون فرمان Intersect کلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Intersect

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ شش‌گانه، فرمان Intersect را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: IN
INTERSECT
Select objects

اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.

روی موضوع اول کلیک چپ می‌کنیم، پس از معرفی موضوع اول، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select objects

اعلان (Select objects) به معنای (موضوعات را انتخاب کنید) می‌باشد.

روی موضوع دوم کلیک چپ می‌کنیم در صورتی که موضوع دیگری برای انتخاب وجود نداشته باشد، کلید Enter را می‌فشاریم.

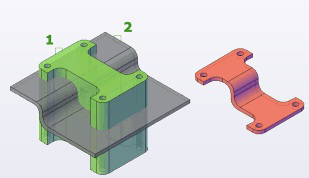

مشاهده می‌شود، فصل مشترک موضوعات ترسیمی باقی ماند.
