در مورد فرمان Interfere اتوکد سه بعدی بیشتر بدانیم.

فرمان Interfere

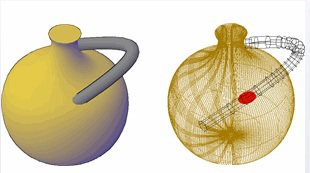

با استفاده از این فرمان می‌توان فصل مشترک بین موضوعات سه‌بعدی که توپر (Solid) یا سطح سه‌بعدی (Surface) باشند را نمایش داد.

روش‌های اجرای فرمان Interfere اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌3D Operations قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Interference Checking را با کلیک چپ کردن انتخاب می‌کنیم.

روش دوم‌: از طریق نوار ابزار Solid Editing

ابتدا آیکون فرمان Interference Checking را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک ‌چپ می‌کنیم.

روش ‌سوم: از طریق خط فرمان (Command Line)

حروف Interfere را در خط ‌فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.

روش‌ چهارم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Homeکلیک ‌چپ کرده تا فعال گردد، سپس در پانل Solid Editing روی آیکون فرمان Interfere کلیک ‌چپ می‌کنیم.

روش‌ پنجم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Solidکلیک ‌چپ کرده تا فعال گردد، سپس در پانل Solid Editing روی آیکون فرمان Interfere کلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Interfere

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ پنج‌گانه، فرمان Interfere را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: INTERFERE
Select first Set of objects or [Nested Selection/Settings]

اعلان (Select first Set of objects) به معنای (اولین گروه از موضوعات را انتخاب کنید) می‌باشد.

پس از انتخاب اولین گروه از موضوعات، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select first Set of objects or [Nested Selection/Settings]

در صورتی که موضوع دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم. در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select Second Set of objects or [Nested Selection/checK first Set]



در ادامه

اعلان (Select Second Set of objects) به معنای (دومین گروه از موضوعات را انتخاب کنید) می‌باشد.

پس از انتخاب دومین گروه از موضوعات، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select Second Set of objects or [Nested Selection/checK first Set]

در صورتی که موضوع دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.

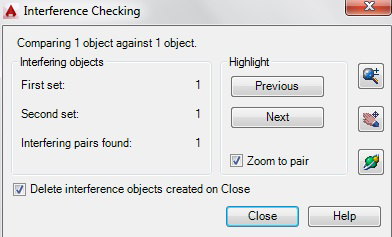

فصل مشترک بین موضوعات انتخابی با رنگ پیش فرض قرمز نمایش داده می‌شود و کادر محاوره‌ای Interference Checking در صفحه ترسیم ظاهر می‌شود. سپس روی دکمه Close کلیک چپ می‌کنیم.
