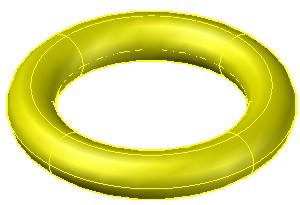

ترسیم تیوپ توپر solid فرمان Torus
بسته جامع آموزش اتوکد صنعتی پیشرفته
در این مقاله بسته جامع آموزش اتوکد صنعتی پیشرفته می خواهیم ترسیم تیوپ توپر solid فرمان Torus را انجام دهیم.
گام اول:

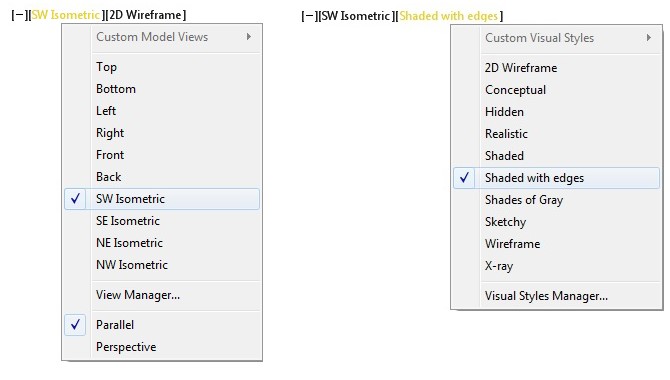

ابتدا یک فایل جدید باز میکنیم و نمای تصویر را در حالت SW Isometric و سبک نمایشی را در حالت Shaded with edges قرار میدهیم.
گام دوم:
با اطمینان از خالی بودن خط فرمان در مقاله بسته جامع آموزش اتوکد صنعتی پیشرفته و انتخاب زبان English در نوار وضعیت ویندوز
و غیرفعال کردن کلیه آیکونهای نوار وضعیت، حروف TORرا که معرف فرمان Torus میباشد.
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف TORشروع میشوند، ظاهر میگردد.
سپس کلید Enter را میفشاریم. مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: TOR
TORUS
Specify center point or [3P/2P/Ttr]
اعلان (Specify center point) به معنای (نقطه مرکز تیوب را تعیین کنید) میباشد.
مختصات نقطه مرکز دایره تیوب را (20,80) معرفی میکنیم.
گام سوم:
Specify center point or [3P/2P/Ttr]: 80,20
پس از معرفی نقطه مرکز دایره تیوب، کلید Enter را میفشاریم. مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify radius or [Diameter]
اعلان (Specify radius) به معنای (شعاع دایره تیوب را تعیین کنید) میباشد.
شعاع دایره تیوب را در خط فرمان عدد 5 تایپ میکنیم.
Specify radius or [Diameter]: 5
پس از معرفی شعاع دایره تیوب، کلید Enter را میفشاریم. مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify tube radius or [2Point/Diameter]
اعلان (Specify tube radius) به معنای (شعاع حلقه تیوب را تعیین کنید) میباشد.
شعاع حلقه تیوب را در خط فرمان عدد 1 تایپ میکنیم.
Specify tube radius or [2Point/Diameter]: 1
سپس کلید Enter را میفشاریم، تا تیوب رسم شود.
