در مورد فرمان Edge Surface اتوکد سه بعدی بیشتر بدانیم.
فرمان Edge Surface
از این فرمان برای ترسیم یک سطح شبکهای (Mesh) بین چهار موضوع دوبعدی که با هم مرتبط باشند، استفاده میشود.
این فرمان، تاثیری روی موضوعات اولیه ندارد و با جابهجایی موضوع ایجاد شده، موضوعات اولیه همچنان در صفحه ترسیم قرار دارند.
روشهای اجرای فرمان Edge Surface اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم،
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
مکاننما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجددا مکاننما را روی فرمانMeshes قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
روی فرمان Edge Mesh کلیک چپ میکنیم.

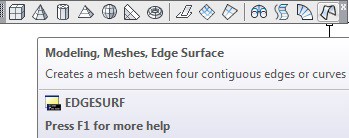

روش دوم: از طریق نوار ابزار Smooth Mesh Primitives
ابتدا آیکون فرمان Edge Surface را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف EDGESURF را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد، سپس در پانل Primitives روی آیکون فرمان Edge Surface کلیک چپ میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Solidکلیک چپ کرده تا فعال گردد.
سپس در پانل Primitive روی مثلث مشکی رنگ پایین آیکون فرمانPolysolid کلیک چپ، از لیست باز شده فرمان Torus را با کلیک چپ انتخاب میکنیم.
اعلانهای فرمان Edge Surface
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای چهارگانه، فرمان Edge Surface را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _edgesurf
Current wire frame density: SURFTAB1=6 SURFTAB2=6
Select object 1 for surface edge
از متغیر SURFTAB1، برای تنظیم تعداد Polyfaceهای در جهت M که معرف محور X است، استفاده میشود. تعداد Polyfaceها در جهت M میبایست عددی بین 2 تا 32766 باشد، که در حالت پیشفرض این عدد، 6 است.
از متغیر SURFTAB2، برای تنظیم تعداد Polyfaceهای در جهت N که معرف محور Y است، استفاده میشود. تعداد Polyfaceها در جهت N میبایست عددی بین 2 تا 32766 باشد، که در حالت پیشفرض این عدد، 6 است.
اعلان (Select object 1 for surface edge) به معنای (موضوع اول را انتخاب کنید) میباشد.
در ادامه
پس از انتخاب موضوع اول، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select object 2 for surface edge
اعلان (Select object 2 for surface edge) به معنای (موضوع دوم را انتخاب کنید) میباشد.
پس از انتخاب موضوع دوم، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select object 3 for surface edge
اعلان (Select object 3 for surface edge) به معنای (موضوع سوم را انتخاب کنید) میباشد.
پس از انتخاب موضوع سوم، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select object 4 for surface edge
اعلان (Select object 4 for surface edge) به معنای (موضوع چهارم را انتخاب کنید) میباشد.

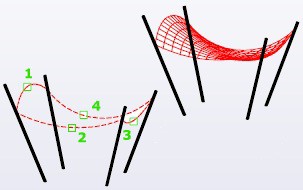

پس از انتخاب موضوع چهارم، سطح شبکهای بین چهار موضوع انتخابی در صفحه ترسیم ایجاد میگردد.
