در مورد فرمان Convert to Solid اتوکد سه بعدی بیشتر بدانیم.
فرمان Convert to Solid

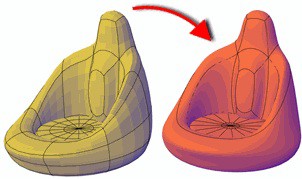

با استفاده از این فرمان میتوان، موضوعات را به نوع توپر (Solid) تبدیل کرد.
روشهای اجرای فرمان Convert to Solid اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.

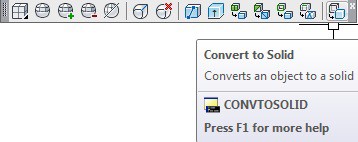

روش اول: از طریق نوار ابزارSmooth Mesh
ابتدا آیکون فرمان Convert to Solid را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش دوم: از طریق خط فرمان (Command Line)
حروف CONVTOSOLID را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
روش سوم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد.
سپس در پانلConvert Mesh روی آیکون فرمان Convert to Solid کلیک چپ میکنیم.
اعلانهای فرمان Convert to Solid اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای سهگانه، فرمان Convert to Solid را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _convtosolid Mesh conversion Set to: Faceted and optimized.
Select objects
عبارت (Faceted and optimized) به معنای (سطوح شبکهای تبدیل به موضوعات از نوع توپر (Solid) با وجوه تخت و ادغام شده میشوند) میباشد.
اعلان (Select objects) به معنای (سطوح شبکهای را انتخاب کنید) میباشد.
پس از انتخاب سطوح شبکهای، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.

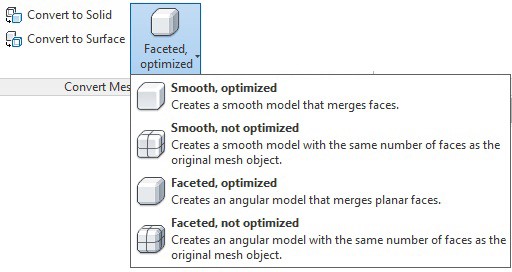

گزینههای متغیر Smooth Mesh Convert
Select objects
در صورتی که موضوع دیگری جهت تبدیل نباشد، کلید Enter را میفشاریم.
با استفاده از این گزینه، یک موضوع نرم که وجوه آن ادغام شدهاند ایجاد میشود.
با استفاده از این گزینه، یک موضوع نرم که وجوه آن ادغام نشدهاند. ایجاد میشود.
با استفاده از این گزینه، یک موضوع تخت که وجوه آن ادغام شدهاند ایجاد میشود.
با استفاده از این گزینه، یک موضوع تخت که وجوه آن ادغام نشدهاند. ایجاد میشود.
