فرمان Convert to Smooth Solid اتوکد سه بعدی
فرمان Convert to Smooth Solid اتوکد سه بعدی
در مورد فرمان Convert to Smooth Solid اتوکد سه بعدی بیشتر بدانیم.
فرمان Convert to Smooth Solid
با استفاده از این فرمان میتوان، موضوعات را به نوع توپر (Solid) با وجوه نرم و ادغام شده تبدیل کرد.
روشهای اجرای فرمان Convert to Smooth Solid اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی ظاهر میشود.
مکاننما را روی فرمان Mesh Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Convert to Smooth Solid را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزارSmooth Mesh

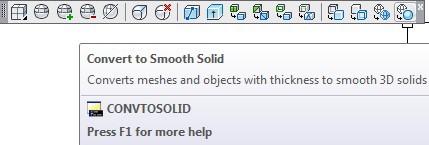

ابتدا آیکون فرمان Convert to Smooth Solid را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
ابتدا در سربرگ Mesh، پانلConvert Mesh از لیست بازشوی فرمان Smooth Mesh Convert، گزینه Smooth, Optimized
را انتخاب سپس حروف CONVTOSOLID را در خط فرمان، در قسمت Type a command تایپ و کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Mesh کلیک چپ کرده تا فعال گردد.
سپس در پانلConvert Mesh از لیست بازشوی فرمان Smooth Mesh Convert، گزینه Smooth, Optimized را انتخاب و روی آیکون فرمان Convert to Solid کلیک چپ میکنیم.
اعلانهای فرمان Convert to Smooth Solid
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای چهارگانه، فرمان Convert to Smooth Solid را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command
Mesh conversion Set to: Smooth and optimized
Select objects
اعلان (Select objects) به معنای (سطوح شبکهای را انتخاب کنید) میباشد.
پس از انتخاب سطوح شبکهای، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select objects
در صورتی که موضوع دیگری جهت تبدیل نباشد، کلید Enter را میفشاریم.
