در مورد فرمان Color Faces اتوکد سه بعدی بیشتر بدانیم.

فرمان Color Faces

با استفاده از این فرمان می‌توان رنگ صفحات موضوعات سه‌بعدی توپر (Solid) را تغییر داد.

روش‌های اجرای فرمان Color Faces اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌Solid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Color Faces را با کلیک چپ کردن انتخاب می‌کنیم.

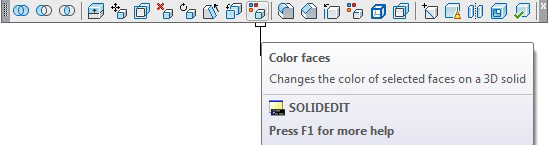

روش دوم‌: از طریق نوار ابزار Solid Editing

در نوار ابزار Solid Editingروی آیکون فرمان Color Faces کلیک ‌چپ می‌کنیم.

روش‌ سوم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Homeکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Solid Editing روی مثلث مشکی رنگ سمت راست آیکون فرمان Extrude Faces کلیک ‌چپ

از لیست باز شده فرمان Color Faces را با کلیک چپ انتخاب می‌کنیم.

اعلان‌ها‌ی فرمان Color Faces

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ سه‌گانه، فرمان Color Faces را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: _solidedit

Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit] : _color
Select faces or [Undo/Remove]

اعلان (Select faces) به معنای (صفحه موردنظر را انتخاب کنید) می‌باشد.

روی صفحه‌های موردنظر موضوع سه‌بعدی کلیک چپ می‌کنیم.

در صورتی که صفحه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.

در ادامه

کادر محاوره‌ای Select Color ظاهر شده، رنگ موردنظر را انتخاب و روی دکمه OK کلیک چپ می‌کنیم.

مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Enter a face editing option
[Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit]

حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را می‌فشاریم. در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Solids editing automatic checking: SOLIDCHECK=1
Enter a solids editing option [Face/Edge/Body/Undo/eXit]

حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را می‌فشاریم.
