در مورد فرمان Chamfer edges اتوکد سه بعدی بیشتر بدانیم.

فرمان Chamfer edges اتوکد سه بعدی

با استفاده از این فرمان می‌توان در لبه‌های موضوعات سه‌بعدی توپر (Solid) پخ ایجاد کرد.

روش‌های اجرای فرمان Chamfer edges اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌Solid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Chamfer edges را با کلیک چپ کردن انتخاب می‌کنیم.

روش دوم‌: از طریق نوار ابزار Solid Editing

در نوار ابزار Solid Editingروی آیکون فرمان Chamfer edges کلیک ‌چپ می‌کنیم.

روش ‌سوم: از طریق خط فرمان (Command Line)

حروف Chamferedge را در خط ‌فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.

روش‌ چهارم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Solidکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Solid Editing روی مثلث مشکی رنگ پایین آیکون فرمان Fillet Edge کلیک ‌چپ، از لیست باز شده فرمان Chamfer Edge را با کلیک چپ انتخاب می‌کنیم.

اعلان‌ها‌ی فرمان Chamfer edges

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ چهارگانه، فرمان Chamfer edges را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.


Command: CHAMFEREDGE
Distance1 = 1.0000, Distance2 = 1.0000
Select an edge or [Loop/Distance]

عبارت (Distance1 = 1.00, Distance2 = 1.00) به معنای (فاصله‌های پخ‌ لبه‌ی موضوعات سه‌بعدی توپر (Solid) عدد 1 می‌باشد)

اعلان (Select an edge) به معنای (یک لبه را انتخاب کنید) می‌باشد.

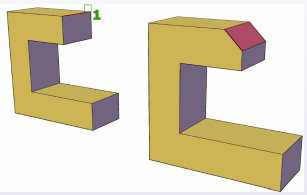

روی لبه موضوع سه‌بعدی کلیک چپ می‌کنیم.

مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select another edge on the same face or [Loop/Distance]

اعلان (Select another edge on the same face) به معنای (لبه بعدی را انتخاب کنید) می‌باشد.

در صورتی که لبه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.

مکان‌نما به‌حالت بعلاوه ترسیم تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Press Enter to accept the chamfer or [Distance]

اعلان (Press Enter to accept the chamfer) به معنای (با فشردن کلید Enter، در لبه‌های موردنظر پخ ایجاد شد) می‌باشد.

با فشردن کلید Enter، یک پخ در لبه ایجاد شد.
