فرمان Box اتوکد سه بعدی
فرمان Box اتوکد سه بعدی
در مورد فرمان Box اتوکد سه بعدی بیشتر بدانیم.
فرمان Box
از این فرمان برای ترسیم مکعب مستطیل یا مکعب مربع از نوع توپر (Solid) استفاده میشود.
روشهای اجرای فرمان Box اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
مکاننما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Box را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Modeling
در نوار ابزار Modelingروی آیکون فرمان Box کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف Box را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Homeکلیک چپ کرده تا فعال گردد، سپس در پانل Modeling روی آیکون فرمان Boxکلیک چپ میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Solidکلیک چپ کرده تا فعال گردد، سپس در پانل Primitive روی آیکون فرمان Boxکلیک چپ میکنیم.
اعلانهای فرمان Box
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای پنجگانه، فرمان Box را اجرا میکنیم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: BOX

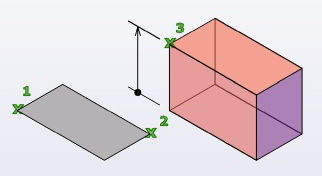

Specify first corner or [Center]
اعلان (Specify first corner) به معنای (نقطه گوشه اول را تعیین کنید) میباشد.
پس از معرفی نقطه گوشه اول، مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify other corner or [Cube/Length]
اعلان (Specify other corner) به معنای (نقطه گوشه بعدی را تعیین کنید) میباشد.
پس از معرفی نقطه گوشه بعدی، مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify height or [2Point]
اعلان (Specify height) به معنای (ارتفاع را تعیین کنید) میباشد.
پس از تعیین ارتفاع، مکعب رسم میشود.
