فرمان Trim اتوکد
فرمان Trim اتوکد:
از فرمان Trim اتوکد برای برش موضوعات با استفاده از یک موضوع دیگر (به عنوان لبه یا لبههای برش) استفاده میشود.
روشهای اجرای فرمان Trim اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف TR را که معرف فرمان Trim میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف TR شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

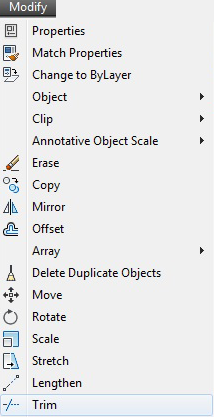

از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود. روی فرمان Trim کلیک چپ میکنیم.

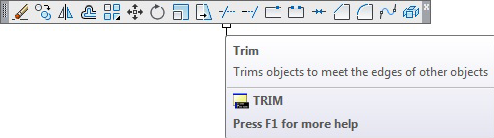

از طریق نوار ابزار Modify
در نوار ابزار Modify روی آیکون فرمان Trim کلیک چپ میکنیم.

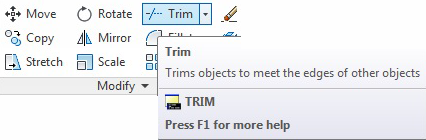

از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Trimکلیک چپ میکنیم.
شکل مکاننما در فرمان Trim اتوکد
با اجرای فرمان Trim، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Trim اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای چهارگانه، فرمان Trim را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: TR
TRIM
Current settings: Projection=UCS, Edge=None
Select cutting edges
Select objects or
در صورتی که کل عبارات فوق در خط فرمان دیده نشود، با فشردن کلید تابعی F2 وارد صفحه متنی برنامه میشویم. برای سویچ کردن (جابهجا شدن) بین صفحه ترسیم و صفحه متنی، مجددا کلید تابعی F2 را میفشاریم.
اعلان (Select objects or <select all>) به معنای (موضوعاتی که تحت عنوان لبه برش میباشند را انتخاب کنید) میباشد.
در داخل کادر پیشفرض عبارت (select all) به معنای (همه موضوعات را انتخاب کنید) میباشد.
با فشردن کلید Enter در مقابل عبارت (Select objects or <select all>)، تمام موضوعات ترسیم شده در صفحه ترسیم به عنوان لبههای برش انتخاب میشوند. جهت انتخاب موضوعات تحت عنوان لبه برش، روی آنان کلیک چپ میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Select objects
با توجه به اینکه موضوع دیگری تحت عنوان لبه برش وجود نداشته باشد، کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]
اعلان (Select object to trim) به معنای (موضوع مورد برش جهت اجرای فرمان را انتخاب کنید) میباشد. و عبارت
(shift-select to extend) به معنای (با نگه داشتن کلید Shiftو کلیک چپ کردن، فرمان Extendرا اجرا کنید.)میباشد.
زیرمجموعههای فرمان Trim اتوکد
اعلان Select object to trim
در این مرحله مکاننما به حالت مربع انتخاب میباشد. بهطوریکه کلیک چپ کردن روی موضوعات، باعث برش موضوع میشود.
زیرمجموعه Fence
در زیرمجموعه Fence، با ترسیم یک سری خطوط خطچین و عبور از روی موضوعاتی که دارای لبه برش میباشند، باعث حذف آنها میشود.
زیرمجموعه Crossing
در زیرمجموعه Crossing، با معرفی دو نقطه به عنوان دوگوشه مستطیل انتخابگر سبز رنگ، تمامی موضوعات ترسیمی دارای لبه برش را که در داخل مستطیل انتخابگرسبز رنگ قرار دارند را برش میدهد.
