فرمان Super Hatch اتوکد
فرمان Super Hatch اتوکد:
از فرمان Super Hatch اتوکد برای ایجاد هاشور با الگوی دلخواه و درج هاشورهای سفارشی و طراحی شده توسط شخص استفاده میشود.
روشهای اجرای فرمان Super Hatch اتوکد
روشاول: از طریق نوار منوی بازشوی (Express)
روش دوم: از طریق خط فرمان (Command Line)
روش سوم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف SUP را که معرف فرمان Super Hatch میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف SUP شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
از طریق نوارمنوی بازشوی Express
روی نوارمنوی بازشوی Express کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانها ظاهر میشود. با قرار دادن مکاننما رویDraw یک زیرمنوی جدید ظاهر میشود، روی فرمان Super Hatch کلیک چپ میکنیم.
از طریق نوارریبون (Ribbon)

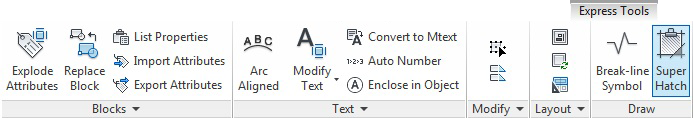

در نوار ریبون روی سربرگ Express Tools کلیک چپ کرده تا فعال گردد، سپس در پانل Draw روی آیکون فرمان Super Hatch کلیک چپ میکنیم.
اعلانهای فرمان Super Hatch

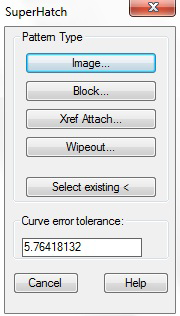

با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم. سپس با یکی از روشهای سهگانه، فرمانSuper Hatch را اجرا میکنیم. کادر محاورهای Super Hatch ظاهر میشود.
گزینه Image
با استفاده از این گزینه میتوان، یک تصویر دلخواه را به عنوان الگوی مورد نظر به کار برد.
گزینه Block
با استفاده از این گزینه میتوان، یکی از بلوکهای موجود نرمافزار را به عنوان الگوی مورد نظر به کار برد.
گزینه Xref Attach
با استفاده از این گزینه میتوان، یک فایل با پسوند (dwg) را به عنوان الگوی مورد نظر به کار برد.
