فرمان Subtract اتوکد
فرمان Subtract اتوکد:
با استفاده از فرمان Subtract اتوکد میتوان چند شکل را که به ناحیه تبدیل شده اند، از همدیگر کم کرد. در ادامه به توضیحات بیشتر این فرمان می پردازیم.
روشهای اجرای فرمان Subtract اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق خط فرمان (Command Line)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف SU را که معرف فرمان Subtract میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف SU شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
از طریق نوار منوی بازشوی Modify
روی نوارمنوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود.
مکاننما را روی فرمان Solid Editing قرار داده، یک زیر منوی دیگر باز میشود حال فرمان Subtract را با کلیک چپ کردن انتخاب میکنیم.
شکل مکاننما در فرمان Subtract اتوکد
با اجرای فرمان Subtract، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Subtract اتوکد
ابتدا توسط فرمان Region موضوعات را تبدیل به ناحیه میکنیم.
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با استفاده از یکی از روشهای دوگانه، فرمان Subtract را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: SU
SUBTRACT
Select solids, surfaces, and regions to subtract from
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) میباشد.
روی موضوع اول کلیک چپ میکنیم، در واقع موضوع اصلی را که باید یک موضوع دیگر از آن کم شود را انتخاب میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found
این بدان معنی است که یک موضوع انتخاب شد. در خط فرمان اعلان زیر ظاهر میشود.
Select objects
کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Select objects
Select solids, surfaces, and regions to subtract from
روی موضوع دوم کلیک چپ میکنیم، در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found
در خط فرمان اعلان زیر ظاهر میشود.
Select objects
در صورتی که موضوع دیگری برای انتخاب وجود نداشته باشد، کلید Enter را میفشاریم.

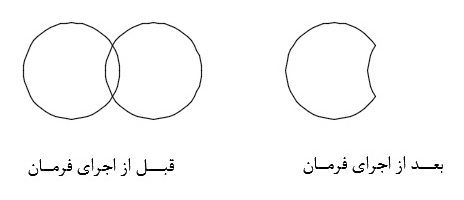

مشاهده میشود، موضوع دوم انتخابی از موضوع اول کم شد.
