در این مقاله می خواهیم مثال کاربردی فرمان Subtract اتوکد را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز میکنیم.
ترسیم دایره P
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکونهای نواروضعیت، حرف C را که معرف فرمان Circle میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی
که با حرف C شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) میباشد.
مختصات نقطه مرکزدایره را (80,110) معرفی میکنیم.
گام دوم در مثال کاربردی فرمان Subtract اتوکد
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 110,80
پس از معرفی نقطه مرکز دایره، کلید Enter را میفشاریم.
پارهخط مجازی خطچین به نقطه مرکز دایره متصل میگردد.
و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify radius of circle or [Diameter]
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) میباشد.
شعاع دایره را در خط فرمان عدد 4 تایپ میکنیم.
Specify radius of circle or [Diameter]: 4
سپس کلیدEnter را میفشاریم.
گام سوم:
ترسیم دایره Q
با اطمینان از خالی بودن خط فرمان، حرف C را که معرف فرمان Circle میباشد را در خط فرمان
در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف C شروع میشوند
ظاهر میگردد سپس کلید Enter را میفشاریم.
مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) میباشد.
مختصات نقطه مرکز دایره را (80,117) معرفی میکنیم.
گام چهارم:
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 117,80
پس از معرفی نقطه مرکز دایره، کلیدEnter را میفشاریم.
پارهخط مجازی خطچین به نقطه مرکز دایره متصل میگردد.
و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify radius of circle or [Diameter] <4.0000
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) میباشد.
شعاع دایره را در خط فرمان عدد 4 تایپ میکنیم.
Specify radius of circle or [Diameter] <4.0000>: 4
سپس کلیدEnter را میفشاریم.
گام پنجم:
تبدیل دایرهها به مدل ناحیه ای
با اطمینان از خالی بودن خط فرمان، حروف REG را که معرف فرمان Region میباشد
را در خط فرمان در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی، شامل لیستی از فرمانهایی
که با حروف REG شروع میشوند ظاهر میشود.
سپس کلید Enter را میفشاریم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: REG
REGION
Select objects
اعلان (Select objects 🙂 به معنای (موضوعات را انتخاب کنید) میباشد.
روی دایره P کلیک چپ میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found
این بدان معنی است که یک موضوع انتخاب شد. در خط فرمان اعلان زیر ظاهر میشود.
گام ششم:
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) میباشد.
روی دایره Q کلیک چپ میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found, 2 total
این بدان معنی است که موضوع دوم نیز انتخاب شد، در خط فرمان اعلان زیر ظاهر میشود.
Select objects
چون موضوع دیگری جهت انتخاب نداریم، کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
2Loops extracte
2Regions created
عبارت (2Regions created) به معنای (دو مدل ناحیهای ایجاد شد.) میباشد.
گام هفتم:
کم کردن دایره Q از دایره P
با اطمینان از خالی بودن خط فرمان، حروف SU را که معرف فرمان Subtract میباشد
را در خط فرمان در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف SU شروع میشوند ظاهر میگردد،
سپس کلید Enter را میفشاریم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: SU
SUBTRACT
Select solids, surfaces, and regions to subtract from
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) میباشد.
گام هشتم:
روی دایره P به عنوان موضوع اصلی،کلیک چپ میکنیم، در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found
در خط فرمان اعلان زیر ظاهر میشود.
Select objects
کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Select objects:
Select solids, surfaces, and regions to subtract from
روی دایره Q کلیک چپ میکنیم، در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found
در خط فرمان اعلان زیر ظاهر میشود.
Select objects
در صورتی که موضوع دیگری برای انتخاب وجود نداشته باشد، کلید Enter را میفشاریم.

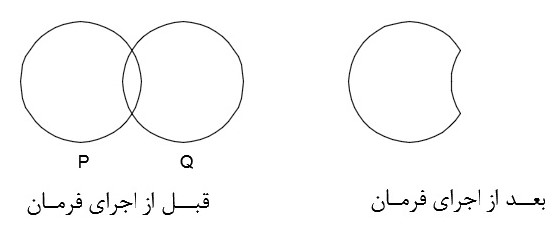

مشاهده میشود، موضوع دوم انتخابی(دایره Q) از موضوع اول (دایره P) کم شد.
