فرمان Scale اتوکد
فرمان Scale اتوکد
از فرمان Scale اتوکد برای تغییر مقیاس موضوعات ترسیمی حول یک نقطهی مبنا با یک ضریب مشخص استفاده میشود.
پس از انتخاب موضوعات مورد نظر جهت تغییر مقیاس و پس از تعیین نقطه مبنا، ضریب تغییر مقیاس را معرفی میکنیم.
نقطه مبنای تغییر مقیاس، در حین اجرای فرمان در جای خود ثابت باقی میماند.
فرمان Scale بر اساس یک ضریب تغییر مقیاس، موضوع را در هر دو راستای X وY کوچک یا بزرگ میکند.
روشهای اجرای فرمان Scale اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف SC را که معرف فرمان Scale میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف SC شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

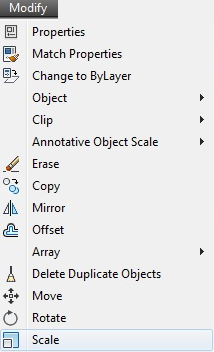

از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی بازمیشود.
روی فرمان Scale کلیک چپ میکنیم.

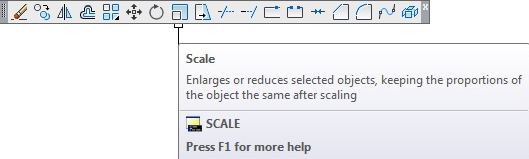

از طریق نوار ابزار Modify
در نوار ابزار Modify روی آیکون فرمان Scale کلیک چپ میکنیم.

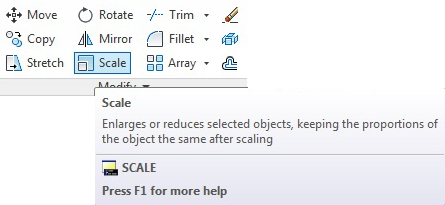

از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Scale کلیک چپ میکنیم.
شکل مکاننما در فرمان Scale اتوکد
با اجرای فرمان Scale، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Scale اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای چهارگانه، فرمان Scale را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: SC
SCALE
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید.) میباشد.
این اعلان در تمامی دستورات ویرایشی که باید در آنها انتخاب موضوعات انجام گیرد، وجود دارد. بعد از انتخاب موضوعات، کلید Enter را میفشاریم.
مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Specify base point
اعلان (Specify base point) به معنای (نقطه مبنا را تعیین کنید ) میباشد.
به این نقطه مبنا، نقطه تغییر مقیاس گفته میشود. نقطه مبنای تغییر مقیاس، نقطهای است که موضوع (در هر دو راستای X وY) حول آن کوچک یا بزرگ میشود.
و درحین اجرای فرمان Scale در جای خود ثابت باقی میماند. پس از تعیین نقطه مبنای تغییر مقیاس، در خط فرمان اعلان زیر ظاهر میشود.
Specify Scale factor or [Copy/Reference]
اعلان (Specify Scale factor) به معنای (ضریب تغییر مقیاس را تعیین کنید) میباشد.

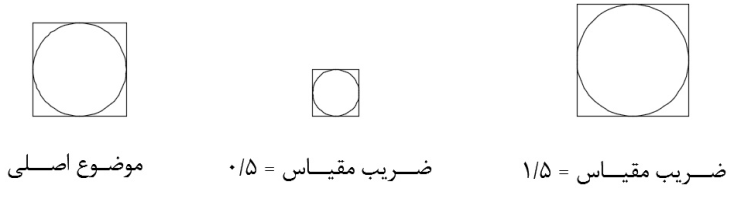

با معرفی عددی بزرگتر از یک، موضوعی بزرگتر و با معرفی عددی کوچکتر از یک، موضوعی کوچکتر تهیه میشود. پس از معرفی عدد ضریب تغییر مقیاس،کلید Enter را میفشاریم.
زیرمجموعههای فرمان Scale اتوکد
زیرمجموعه Copy
با استفاده از این زیرمجموعه، به جای موضوع اصلی یک کپی از آن تهیه شده و بر اساس ضریب تغییر مقیاس معرفی شده، موضوع کپی، کوچک یا بزرگ میشود.
زیر مجموعه Reference
با استفاده از این زیرمجموعه، میتوان ضریب تغییر مقیاس را با معرفی دو عدد به عنوان طول اولیه و جدید، معرفی کنیم.
زیرمجموعه Points
در صورتی که طول جدید مشخص نباشد، با معرفی دو نقطه، میتوان طول جدید را معرفی کرد.
