از فرمان Rotate اتوکد برای چرخش موضوعات ترسیمی حول یک نقطه مبنا (Base Point) با یک زاویه مشخص استفاده میشود.
پس از انتخاب موضوعات مورد نظر جهت چرخش، برای تعیین نقطه مبنا بهتر است با استفاده از گیرههای موضوعی، نقطهای از موضوع را به عنوان نقطه مبنا انتخاب کنیم.
سپس زاویه چرخش را تعیین میکنیم. نقطه مبنای چرخش، نقطهای است که موضوع، حول آن میچرخد و در هنگام فرمان Rotate در جای خود ثابت میماند.
در حالت پیشفرض نقطه شروع اندازهگیری زاویهای جهت مثبت محور Xها میباشد.
روشهای اجرای فرمان Rotate اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف RO را که معرف فرمان Rotate میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف RO شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

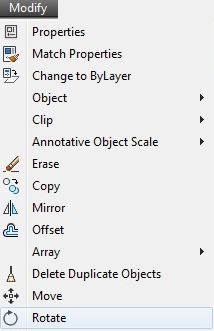

از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم،یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود. روی فرمان Rotate کلیک چپ میکنیم.

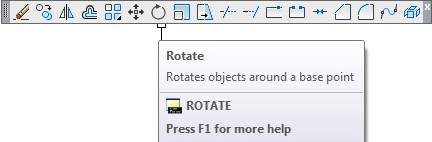

از طریق نوار ابزار Modify
در نوار ابزار Modify روی آیکون فرمان Rotate کلیک چپ میکنیم.

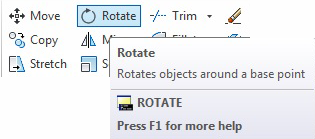

از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Rotate کلیک چپ میکنیم.
شکل مکاننما در فرمان Rotate اتوکد
با اجرای فرمان Rotate، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Rotate اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم سپس با یکی از روشهای چهارگانه، فرمان Rotate را اجرا میکنیم.
مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: RO
ROTATE
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0
Select objects
عبارت (Current positive angle in UCS) به معنای (جهت مثبت زاویه در دستگاه مختصاتی) و عبارت (ANGDIR=counterclockwise) بدین معنی است که جهت چرخش زاویه، در خلاف جهت عقربههای ساعت (مثلثاتی) میباشد.
عبارت (ANGBASE=0) بدین معنی است که راستای مبنای تعیین زاویه، جهت مثبت محور Xها میباشد.
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید.) میباشد.
این اعلان در تمامی دستورات ویرایشی که باید در آنها انتخاب موضوعات انجام گیرد، وجود دارد.
بعد از انتخاب موضوعات، کلید Enter را میفشاریم. مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Specify base point
اعلان (Specify base point) به معنای (نقطه مبنا را تعیین کنید ) میباشد. بهتر است جهت چرخاندن موضوعات، از عبارت (Specify base point) استفاده کنیم.
یعنی یک نقطه مبنا را روی موضوع مورد نظر جهت چرخاندن، توسط گیره های موضوعی انتخاب کنیم. پس از تعیین نقطه مبنا، در خط فرمان اعلان زیر ظاهر میشود.
Specify rotation angle or [Copy/Reference] <0
اعلان (Specify rotation angle) به معنای (زاویه چرخش را تعیین کنید) میباشد.
پس از معرفی زاویه در خط فرمان، کلید Enter را میفشاریم. موضوع حول نقطه مبنا انتخابی، با زاویه چرخش معرفی شده چرخیده میشود.
زیرمجموعههای فرمانRotate اتوکد
زیرمجموعه Copy
با استفاده از این زیرمجموعه، به جای موضوع اصلی یک کپی از آن تهیه شده و بر اساس زاویه چرخش معرفی شده، چرخانده میشود.
زیرمجموعه Reference
با استفاده از این زیرمجموعه، میتوان زاویه چرخش موضوع را با معرفی دو عدد به عنوان زاویه اولیه و جدید، معرفی کنیم.
زیرمجموعه Points
در صورتی که زاویه مشخص نباشد، با معرفی مختصات دو نقطه، میتوان زاویه جدید را معرفی کرد.
