با استفاده از فرمان Revision Cloud اتوکد میتوان قسمتی از نقشه که مورد ویرایش قرار گرفته است را با ترسیم یک ابرک مشخص نمود.
روشهای اجرای فرمان Revision Cloud اتوکد
روشاول: از طریق نوارمنوی بازشوی Draw
روش دوم: از طریق خط فرمان (Command Line)
روش سوم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف REVC را که معرف فرمان Revision Cloud میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف REVC شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
از طریق نوارمنوی بازشوی Draw

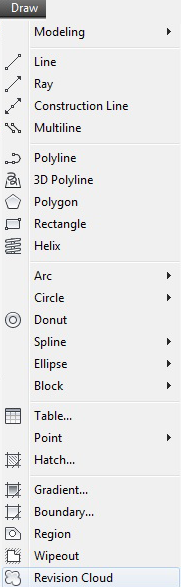

روی نوار منوی بازشوی Draw کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود. روی فرمان Revision Cloud کلیک چپ میکنیم.
از طریق نوارریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد، سپس در پانل Draw روی آیکون فرمان Revision Cloud کلیک چپ میکنیم.
شکل مکاننما در فرمان Donut
با اجرای فرمان Donut، مکاننما به حالت بعلاوه ترسیم تبدیل میشود.
اعلانهای فرمان Revision Cloud
با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم.
سپس با یکی از روشهای سهگانه، فرمان Revision Cloud را اجرا میکنیم.
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
Command: _revcloud
Minimum arc length: 0.5 Maximum arc length: 0.5 Style: Normal
Specify start point or [Arc length/Object/Style] <Object
Guide crosshairs along cloud path
عبارت (Minimum arc length: 0.5000) بدین معنی است که، حداقل طول کمان ابرک عدد 5/0 واحد است.
عبارت (Maximum arc length: 0.5000) بدین معنی است که، حداکثر طول کمان ابرک عدد 5/0 واحد است.
عبارت (Style: Normal) بدین معنی است که، سبک رسم ابرک، معمولی میباشد.
اعلان (Specify start point or [Arc length/Object/Style] <Object) به معنای (نقطه شروع را تعیین کنید یا طول کمان/موضوع/سبک ترسیم ) میباشد.
در محل نقطه اول کلیک چپ میکنیم. مکاننما را در طول مسیر مورد نظر که میخواهیم موضوع ابرگونه رسم شود، حرکت میدهیم.
برای ایجاد یک موضوع بسته ابرگونه، میبایست انتهای مسیر مورد نظر را به ابتدای مسیر به وسیله ماوس نزدیک کرده تا موضوع بسته شود.
