فرمان Region اتوکد
فرمان Region اتوکد:
از فرمان Region اتوکد برای ساخت یک محدوده از جنس مدل ناحیهای با استفاده از موضوعات بسته دوبعدی بهکار میرود.
روشهای اجرای فرمان Region اتوکد
روشاول: از طریق نوارمنوی بازشوی Draw
روش دوم: از طریق نوار ابزار Draw
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف REG را که معرف فرمان Region میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف REG شروع میشوند ، ظاهر میگردد سپس کلید Enter را میفشاریم.

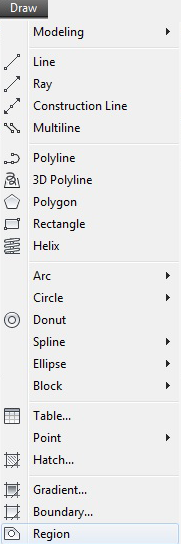

از طریق نوارمنوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود. روی فرمان Region کلیک چپ میکنیم.

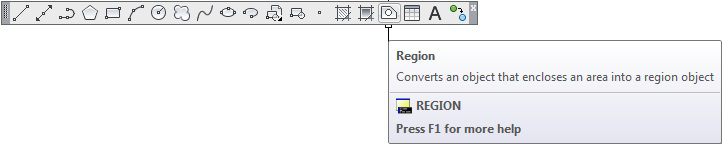

از طریق نوار ابزار Draw
در نوار ابزار Draw روی آیکون فرمان Region کلیک چپ میکنیم.

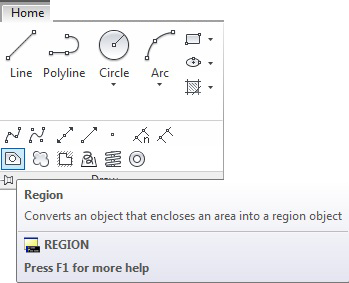

از طریق نوارریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد، سپس در پانل Draw روی آیکون فرمان Regionکلیک چپ میکنیم.
شکل مکاننما در فرمان Region
با اجرای فرمان Region، مکاننما به حالت، مربع انتخاب تبدیل میشود.
اعلانهای فرمان Region
با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم. سپس با یکی از روشهای چهارگانه، فرمان Region را اجرا میکنیم.
Command: _region
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید) میباشد.
با کلیک چپ روی اضلاع موضوع بسته و فشردن کلید Enter، مدل ناحیهای ایجاد میگردد.
