فرمان Quick Select اتوکد

فرمان Quick Select اتوکد

فرمان Quick Select اتوکد

در این مقاله به فرمان Quick Select اتوکد و کاربردهای آن در نرم افزار اتوکد می پردازیم.

با استفاده از این فرمان می‌توان موضوعات ترسیمی را از طریق ویژگی‌هایی از قبیل رنگ، نوع خط، لایه و … انتخاب کرد.

پس از اجرای فرمان در صورتی که در صفحه ترسیم، موضوعی وجود نداشته باشد.

کادر محاوره‌ای Quick Select – No Objects Found ظاهر می‌شود.

با ما همراه باشید با یکی دیگر از سری آموزش های تخصصی و کاربردی.

نمونه فیلم آموزش اتوکد صنعتی
دانلود رایگان
سفارش پکیج آموزش نرم افزار اتوکد
سفارش پکیج

روش‌های اجرای فرمان Quick Select اتوکد

روش ‌اول: از طریق نوار منوی بازشوی Tools

روی نوار منوی بازشوی Tools کلیک ‌چپ می‌‌کنیم،

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ ظاهر می‌شود. روی فرمانQuick Select (فرمان Quick Select اتوکد) کلیک ‌چپ می‌کنیم.

روش دوم: از طریق خط ‌فرمان (Command Line)

‌حروف QSEرا که معرف فرمان Quick Select می‌باشد را در خط ‌فرمان در قسمت Type a command تایپ می کنیم.

یک فهرست پیشنهادی ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.

روش سوم: از طریق نوار‌ ریبون (Ribbon)

در نوار ‌ریبون، روی سربرگ Homeکلیک ‌چپ کرده تا فعال گردد، سپس در پانل Utilities روی آیکون فرمان Quick Select (فرمان Quick Select اتوکد)  کلیک چپ می‌کنیم.

روش چهارم: از طریق کلیک راست در صفحه ترسیم

با اطمینان از خالی بودن خط فرمان، در صفحه ترسیم کلیک راست می‌کنیم در منوی میانبر ظاهر شده روی فرمان Quick Select‌ کلیک چپ می‌کنیم.‌

کادر محاوره‌ای Quick Select از فرمان Quick Select اتوکد

پس اجرای فرمان Quick Select، اگر در صفحه ترسیم هیچ موضوع ترسیمی وجود نداشته باشد.

یک کادر محاوره‌ای ظاهر می‌شود که عدم وجود موضوع ترسیمی را گزارش می‌دهد.

اگر در صفحه ترسیم موضوع ترسیمی وجود داشته باشد کادر محاوره‌ای Quick Select در صفحه ترسیم ظاهر می‌شود.

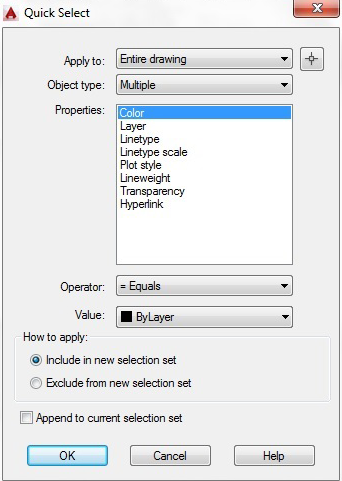

کادر محاوره‌ای Quick Select

لیست بازشوی Apply to

در این لیست بازشوی در حالت پیش‌فرض گزینه Entire drawing قرار دارد.

که در این صورت تمامی موضوعات ترسیمی که در صفحه ترسیم قرار دارند.

بررسی و موضوعاتی که شامل ویژگی مشخص شده باشند انتخاب می‌شوند.

با کلیک چپ کردن روی آیکون Select Object در سمت راست لیست بازشوی به صورت موقتی کادر محاوره‌ای از صفحه ترسیم حذف می‌شود.

حال با کلیک چپ کردن روی موضوع مورد نظر انتخاب را برای موضوع انتخابی محدود می‌کنیم.

با این کار در لیست بازشوی Apply to گزینه Current Selection قرار می‌گیرد.

لیست بازشوی Object type

با استفاده از این لیست بازشوی می‌توان، محدوده انتخاب موضوعات ترسیمی را مشخص کرد.

با انتخاب گزینه Multiple تمامی موضوعات ترسیمی که در صفحه ترسیم قرار دارند.

بررسی و موضوعاتی که شامل ویژگی مشخص شده باشند انتخاب می‌شوند.

در صورتی که بخواهیم بعضی از خط‌ها انتخاب شوند از این لیست بازشوی، گزینه Line را انتخاب می‌کنیم.

کادر Properties

در این کادر، فهرستی از ویژگی‌های موضوعات که انتخاب بر‌اساس آنان انجام می‌شود قرار دارد.

فهرستی که در این کادر قرار دارد به گزینه انتخابی در لیست بازشوی Object type بستگی دارد.
