فرمان Multiline Style اتوکد
فرمان Multiline Style اتوکد:
از فرمان Multiline Style اتوکد (مولتی لاین استایل) برای ایجاد و ویرایش سبکهای مختلف، خطوط مرکب استفاده میشود. که در این مقاله به تشریح کامل آن می پردازیم.
روشهای اجرای فرمان Multiline Style اتوکد
روشاول: از طریق نوار منوی بازشوی Format
روش دوم: از طریق خط فرمان (Command Line)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف MLSTYLE را که معرف فرمانStyle Multiline میباشد را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
از طریق نوار منوی بازشوی Format
روی نوار منوی بازشوی Format کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
روی فرمانStyle Multiline کلیک چپ میکنیم.
اعلان های فرمان Multiline Style اتوکد
با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم. سپس با یکی از روشهای دوگانه، فرمان Multiline Style را اجرا میکنیم. پس از اجرای فرمان، کادر محاورهای Multiline Style ظاهر میشود.
دکمه Set Current
با استفاده از این دکمه میتوان، سبک انتخابی را به عنوان سبک جاری در نظر گرفت.
دکمه New
با استفاده از این دکمه میتوان، سبک جدید ایجاد کرد.
دکمه Modify
با استفاده از این دکمه میتوان، سبک ایجادی را ویرایش کرد.
دکمه Rename
با استفاده از این دکمه میتوان، نام سبک ایجادی را عوض کرد.
دکمه Delete
با استفاده از این دکمه میتوان، سبک ایجادی را حذف کرد.

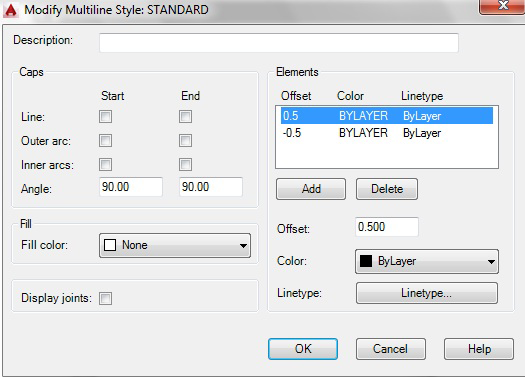

پس از کلیک چپ روی دکمه Modify، کادر محاورهای Modify Multiline Style ظاهر میشود.
ناحیه Caps
با استفاده از این ناحیه میتوان، نحوه بستن نقاط ابتدایی و انتهایی چندخطی را مشخص نمود.
ناحیه Fill
با استفاده از این ناحیه میتوان، رنگ زمینه چندخطی را تعیین نمود.
گزینهDisplay joints
با استفاده از این گزینه میتوان، در نقاط شکستگی چندخطیها را از هم متمایز نمود.
ناحیهElements
با استفاده از این ناحیه میتوان، خطوط جدیدی ایجاد کرد.
دکمه Add
با استفاده از این دکمه میتوان، یک خط جدید به چندخطی اضافه کرد.
دکمه Delete
با استفاده از این دکمه میتوان، با کلیک چپ روی خط انتخابی آن را حذف کرد.
گزینه Color
با استفاده از این گزینه میتوان، رنگ خط را تغییر داد.
گزینه Linetype
با استفاده از این گزینه میتوان، نوع خط را تغییر داد.
