از فرمان Mirror اتوکد برای تهیه کپی آینهای (قرینهای) موضوعات ترسیمی نسبت به یک محور فرضی یا واقعی استفاده میشود.
برای تعیین محور قرینه نیازی به حضور واقعی خط در صفحه ترسیم نیست،
بلکه کافی است روی دو نقطه واقع بر امتداد محور فرضی قرینه کلیک چپ کرد و یا مختصات آن را به صورت دستی وارد نمود.
در این مرحله جهت تعیین محور قرینه از گیرههای موضوعی نیز میتوان استفاده کرد. توسط این فرمان میتوان موضوع اصلی را حفظ و یا پاک کرد.
روشهای اجرای فرمان Mirror اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف MI را که معرف فرمان Mirror اتوکد میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف MI شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود. روی فرمان Mirror اتوکد کلیک چپ میکنیم.
از طریق نوار ابزار Modify

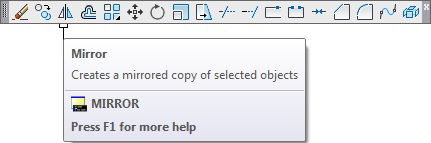

در نوار ابزار Modify روی آیکون فرمان Mirror کلیک چپ میکنیم.
از طریق نوار ریبون (Ribbon)

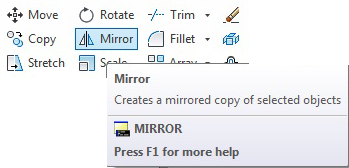

در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Mirror کلیک چپ میکنیم.
شکل مکاننما در فرمان Mirror اتوکد
با اجرای فرمان Mirror، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Mirror اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای چهارگانه، فرمان Offset را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: MI
MIRROR
Select objects
اعلان (Select objects ) به معنای (موضوعات را انتخاب کنید) میباشد.
موضوعات مورد نظر جهت کپی آینهای را انتخاب، سپس کلید Enter را میفشاریم. مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Specify first point of mirror line
اعلان (Specify first point of mirror line) به معنای (نقطه اول محور قرینه را تعیین کنید) میباشد.
روشهای معرفی نقطه اول محور قرینه
روش اول: معرفی مختصات دکارتی نقطه اول. (X,Y)
روش دوم: معرفی نقطه اول از طریق کلیک چپ کردن ماوس در صفحه ترسیم.
روش سوم: معرفی نقطه اول با استفاده از گیرههای موضوعی روی محور قرینه مشخص
پس از معرفی نقطه اول محور قرینه، نقطه ابتدایی پارهخط مجازی به نقطه اول محور قرینه، متصل میگردد و در نقطه انتهایی پارهخط مجازی، مکاننمایی که به حالت بعلاوه ترسیم میباشد، قرار دارد.
در صفحه ترسیم یک نسخه کپی قرینه از موضوعات انتخابی نیز دیده میشود. در خط فرمان اعلان زیر ظاهر میشود.
Specify second point of mirror line
اعلان (Specify second point of mirror line) به معنای (نقطه دوم محور قرینه را تعیین کنید) میباشد.
روشهای معرفی نقطه دوم محور قرینه
روش اول: معرفی مختصات دکارتی نقطه دوم (X,Y)
روش دوم: معرفی نقطه دوم از طریق کلیک چپ کردن ماوس در صفحه ترسیم
روش سوم: معرفی نقطه دوم با استفاده از گیرههای موضوعی روی محور قرینه مشخص
پس از معرفی نقطه دوم محور قرینه، پارهخط مجازی به صورت موقتی از صفحه ترسیم محو میشود. در خط فرمان اعلان زیر ظاهر میشود.
Erase source objects? [Yes/No] <N
عبارت (Erase source objects?) به معنای (آیا موضوعات اصلی پاک شوند؟) میباشد.
در داخل علامت کروشه ([ ])، زیرمجموعههای Yes و No قرار دارد. کلید Enter را به منزله تائید عبارت داخل کادر پیشفرض میفشاریم تا موضوع اصلی پاک نشود.
زیرمجموعههای فرمان Mirror
زیرمجموعه Yes
حرف Y را که معرف زیرمجموعه Yesاست را در خط فرمان تایپ میکنیم سپس کلید Enter را میفشاریم. با اجرای زیرمجموعه Yes، موضوع اصلی پاک شده و فقط کپی آینهای در صفحه ترسیم ایجاد میشود.
زیرمجموعه No
حرف N را که معرف زیرمجموعه Noاست را در خط فرمان تایپ میکنیم سپس کلید Enter را میفشاریم.
با اجرای زیرمجموعه No، موضوع اصلی در صفحه ترسیم باقی و کپی آینهای نیز ایجاد میشود.
زیرمجموعه No پیشفرض فرمان میباشد. در اکثر موارد میخواهیم، موضوع اصلی در صفحه ترسیم باقی بماند.
با فشردن کلید Enter ، میتوان زیرمجموعه Noرا اجرا میکنیم.
