فرمان لاین line اتوکد
فرمان لاین line اتوکد:
از فرمان لاین line اتوکد برای ترسیم پارهخط های مستقیم (افقی، قائم) و مورب استفاده میشود.
در فرمان لاین line اتوکد پارهخط به خطی گفته میشود که دارای نقطه ابتدا و انتهای مشخصی باشد.
پارهخطهای رسم شده بههم متصل میباشند و امکان ایجاد تغییرات روی هر کدام از پارهخطها به تنهایی وجود دارد.

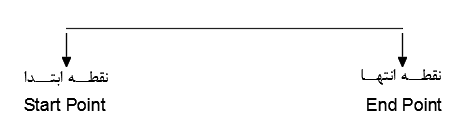

به نقطه ابتدا (Start Point) و به نقطه انتها (Endpoint) گفته میشود.

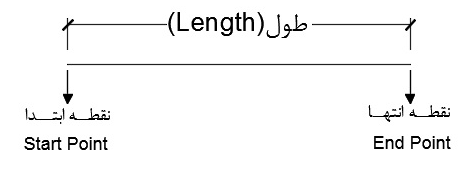

طول پاره خط در فرمان لاین:
به فاصله بین نقطه ابتدا و انتها، طول پارهخط گفته میشود.
نقطه ابتدا (Start Point) و نقطه انتها (Endpoint) دارای سه مشخصه در راستای محورهای X، Yو Z میباشد.

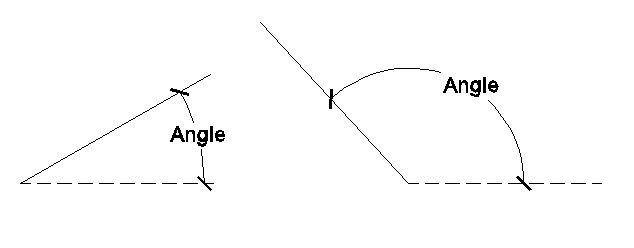

زاویه پاره خط در فرمان لاین:
به زاویه بین راستای محورافق (محور X) و راستای پارهخط مفروض، زاویه پارهخط گفته میشود.
اجرای فرمان Line:
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حرف L را که معرف فرمان Line میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف Lشروع میشوند، ظاهر میگردد فرمان Line را انتخاب سپس کلید Enter را میفشاریم.
اعلان های فرمان Line:
با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم.
فرمان Line را اجرا میکنیم. مکاننما به حالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: L
LINE
:Specify first point
اعلان (Specify first point:) به معنای (نقطه اول را تعیین کنید) میباشد
پس از معرفی نقطه اول در خط فرمان اعلان زیر ظاهر میشود.
:Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا لغو) میباشد.
در صورتی که بخواهیم، نقطه اول معرفی شده را لغو کنیم از زیرمجموعه Undo استفاده میکنیم، در غیر این صورت نقطه بعدی را معرفی میکنیم. پس از معرفی نقطه دوم در خط فرمان اعلان زیر ظاهر میشود.
:Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا لغو) میباشد.
در صورتی که بخواهیم، نقطه دوم معرفی شده را لغو کنیم از زیرمجموعه Undoاستفاده میکنیم
پس از معرفی نقطه سوم در خط فرمان اعلان زیر ظاهر میشود.
:Specify next point or [Close/Undo]
اعلان (Specify next point or [Close/Undo]:) به معنای (نقطه بعدی را تعیین کنید یا بستن/لغو) میباشد.
در صورتی که بخواهیم، نقطه سوم معرفی شده را لغو کنیم از زیرمجموعه Undoاستفاده میکنیم.
در غیر این صورت نقطه بعدی را معرفی میکنیم. پس از معرفی نقطه سوم در خط فرمان اعلان زیر ظاهر میشود.
:Specify next point or [Close/Undo]
اعلان (Specify next point or [Close/Undo]:) به معنای (نقطه بعدی را تعیین کنید یا بستن/لغو) میباشد.
در صورتی که بخواهیم، نقطه سوم معرفی شده را لغو کنیم از زیرمجموعه Undoاستفاده میکنیم.
اگر بخواهیم، نقطه سوم معرفی شده به نقطه اول معرفی شده متصل گردد، از زیرمجموعه Closeاستفاده میشود،
درغیر این صورت نقطه بعدی را معرفی میکنیم. پس از معرفی نقطه چهارم در خط فرمان اعلان زیر ظاهر میشود.
:Specify next point or [Close/Undo]
و این اعلان برای نقاط چهارم به بعد مشترک است.
