فرمان Lengthen اتوکد
فرمان Lengthen اتوکد:
از فرمان Lengthen اتوکد برای تغییر طول موضوعات ترسیمی از قبیل خطوط، کمانها، چندخطیها و منحنیهای باز استفاده میشود.
این فرمان علاوه بر تغییر طول موضوعات ترسیمی، یک گزارشی از طول و زاویه موضوعات نیز ارائه میدهد.
برای خطوط و چندخطیها، گزارشی از طول آنان و برای موضوعات بسته (مستطیل، دایره و… )، گزارشی از محیط آنان ارایه میدهد.
روشهای اجرای فرمان Lengthen اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق خط فرمان (Command Line)
روش سوم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف LEN را که معرف فرمان Lengthen میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف LEN شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی بازمیشود.
روی فرمان Lengthen کلیک چپ میکنیم.

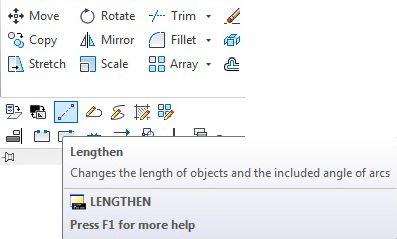

از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Lengthen کلیک چپ میکنیم.
شکل مکاننما در فرمان Lengthen اتوکد
با اجرای فرمان Lengthen، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Lengthen اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای سهگانه، فرمان Lengthen را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: LEN
LENGTHEN
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total
اعلان (Select an object to measure) به معنای (یک موضوع را برای اندازهگیری انتخاب کنید) میباشد.
در صورتی که بخواهیم، گزارشی از موضوعات ترسیمی تهیه کنیم روی موضوع مورد نظر کلیک چپ میکنیم.
اگر موضوع ترسیمی خط باشد در خط فرمان اعلان زیر ظاهر میشود.
به عنوان مثال اگر موضوع ترسیمی، خطی به طول 10 باشد، در خط فرمان عبارت زیر ظاهر میشود.
Current length: 10.0000
اگر موضوع ترسیمی، کمانی به شعاع 5/2 و زاویه کمان 180 درجه باشد، در خط فرمان عبارت زیر ظاهر میشود.
Current length: 7.8540 , included angle: 180
در خط فرمان اعلان زیر ظاهر میشود.
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total
در داخل علامت کروشه ([ ])، زیرمجموعههای Delta، Percent، Total و Dynamic قرار دارد.
زیرمجموعههای فرمان Lengthen اتوکد
زیرمجموعه Delta
با استفاده از این زیرمجموعه، میتوان طول موضوعات ترسیمی را به اندازه دلخواه افزایش و یا کاهش داد.
عدد مثبت منجر به افزایش طول و عدد منفی منجر به کاهش طول میشود.
زیرمجموعه Angle
با استفاده از این زیرمجموعه، میتوان طول یک کمان را از طریق زاویه حاوی کمان تغییر داد. زاویه مثبت منجر به افزایش طول یک کمان و زاویه منفی منجر به کاهش طول یک کمان میشود.
زیرمجموعه Percent
با استفاده از این زیرمجموعه، میتوان طول موضوعات ترسیمی را بر اساس درصدی مشخص از کل طول موضوع، افزایش و یا کاهش داد. معرفی عددی بزرگتر از 100، منجر به افزایش، معرفی عدد 200، منجر به دو برابر شدن موضوعات ترسیمی میشود. معرفی عددی کوچکتر از 100، منجر به کاهش، معرفی عدد 50، منجر به نصف شدن موضوعات ترسیمی میشود.
زیرمجموعه Total
با استفاده از این زیرمجموعه، میتوان طول موضوعات ترسیمی را تغییر و یک طول جدید تعریف کرد. با توجه به اینکه فقط یک طول کل جدید معرفی کردهایم، کلیک چپ کردن بیش از یک بار روی موضوع بیفایده است.
زیرمجموعه Dynamic
با استفاده از این زیرمجموعه، میتوان طول موضوعات ترسیمی را با حرکت دادن مکاننما، افزایش و یا کاهش داد.
