فرمان Join اتوکد
فرمان Join اتوکد:
از فرمان Join اتوکد جهت متصل کردن خطوط همراستا با یکدیگر، ترکیب کردن کمانهای هممرکز با یکدیگر
ترکیب کردن خطوط با کمانها، یکپارچه کردن موضوعات مشابه دوبعدی
تبدیل یک کمان به یک دایره کامل و تبدیل یک کمان بیضوی به یک بیضی کامل استفاده میشود.
روشهای اجرای فرمان Join اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حرف J را که معرف فرمان Join میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف J شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

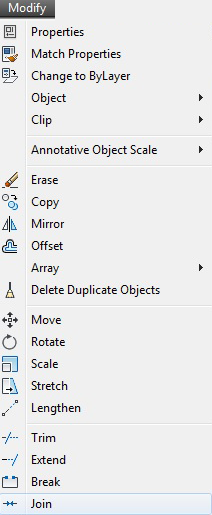

از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود.
روی فرمان Join کلیک چپ میکنیم.

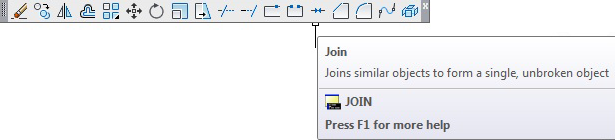

از طریق نوار ابزار Modify
در نوار ابزار Modify روی آیکون فرمان Join کلیک چپ میکنیم.

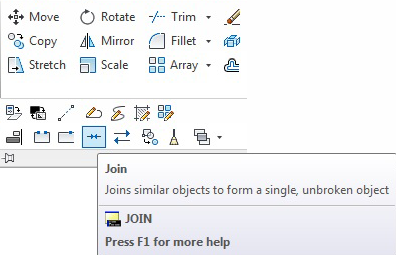

از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Join کلیک چپ میکنیم.
شکل مکاننما در فرمان Join اتوکد
با اجرای فرمان Join، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Join اتوکد
با فشردن کلید Esc، خط فرمان را خالی میکنیم. سپس با یکی از روشهای چهارگانه، فرمان Join را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: J
JOIN
Select source object or multiple objects to join at once
اعلان (Select source object) به معنای (موضوع اصلی را انتخاب کنید) میباشد.
اعلان (Select multiple objects to join at once) به معنای (موضوعات را انتخاب تا، بلافاصله متصل شوند) میباشد.
در صورت اتصال دو پارهخط به یکدیگر، روی یکی از موضوعات به عنوان موضوع اصلی کلیک چپ میکنیم. تا آن موضوع انتخاب شود. در خط فرمان اعلان زیر ظاهرمیشود.
Select objects to join
اعلان (Select objects to join) به معنای (موضوعات را انتخاب تا به یکدیگر متصل شوند.) میباشد.
سایر موضوعاتی که میبایست، به موضوع اصلی متصل شوند را انتخاب میکنیم، پس از انتخاب سایر موضوعات کلید Enter را میفشاریم.
در خط فرمان گزارشی مانند (2 lines joined into 1 line) به معنای (2 پارهخط به یک پارهخط تبدیل شدند) ظاهر میشود.
