فرمان Intersect اتوکد
فرمان Intersect اتوکد:
با استفاده از فرمان Intersect اتوکد میتوان فصل مشترک چند شکل را که به ناحیه تبدیل شدهاند، حفظ کرد و سایر قسمتهای غیرمشترک را حذف کرد.
روشهای اجرای فرمان Intersect اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق خط فرمان (Command Line)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حروف IN را که معرف فرمان Intersect میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف IN شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

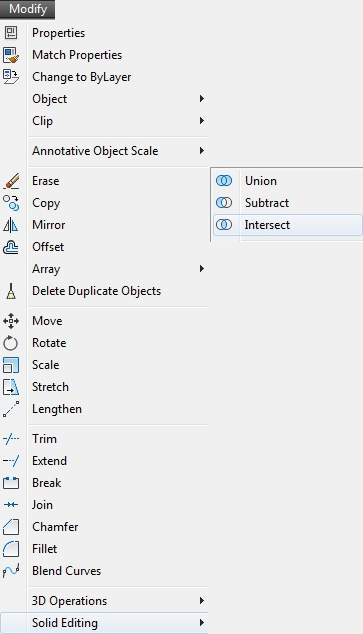

از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز مکاننما را روی فرمان Solid Editing قرار داده، یک زیر منوی دیگر باز میشود حال فرمان Intersect را با کلیک چپ کردن انتخاب میکنیم.
شکل مکاننما در فرمان Intersect اتوکد
با اجرای فرمان Intersect، مکاننما به حالت مربع انتخاب تبدیل میشود.
اعلانهای فرمان Intersect اتوکد
ابتدا توسط فرمان Region موضوعات را تبدیل به ناحیه میکنیم. با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای دوگانه، فرمان Intersect را اجرا میکنیم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: IN
INTERSECT
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید.) میباشد.
روی موضوع اول کلیک چپ میکنیم، در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found
این بدان معنی است که یک موضوع انتخاب شد، در خط فرمان اعلان زیر ظاهر میشود.
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) میباشد.
روی موضوع دوم کلیک چپ میکنیم در خط فرمان اعلان زیر ظاهر میشود.
Select objects: 1 found, 2 total
این بدان معنی است که موضوع دوم نیز انتخاب شد. در خط فرمان اعلان زیر ظاهر میشود.
Select objects

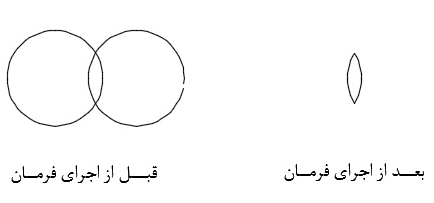

در صورتی که موضوع دیگری برای انتخاب وجود نداشته باشد کلید Enter را میفشاریم. مشاهده میشود، فصل مشترک دو دایره ترسیمی باقی ماند.
