در این مقاله به فرمان Insert Block اتوکد و کاربردهای آن در نرم افزار اتوکد می پردازیم.

از این فرمان برای درج بلوک‌های ساخته شده استفاده می‌شود. پس از اجرای فرمان کادر محاوره‌ای Insert ظاهر می‌شود.

با ما همراه باشید با یکی دیگر از سری آموزش های تخصصی و کاربردی.

نمونه فیلم آموزش اتوکد صنعتی
دانلود رایگان
سفارش پکیج آموزش نرم افزار اتوکد
سفارش پکیج

روش‌های اجرای فرمان Insert Block اتوکد

روش ‌اول: از طریق نوار منوی بازشوی Insert

روی نوار منوی بازشوی Insert کلیک ‌چپ می‌‌کنیم،

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود. روی فرمان Block کلیک ‌چپ می‌کنیم.

روش ‌دوم: از طریق نوار ‌ابزار ‌Draw

در نوار ابزار ‌Draw روی آیکون فرمان Insert Block کلیک ‌چپ می‌کنیم.

روش ‌سوم: از طریق خط ‌فرمان (Command Line)‌

‌حرف I را که معرف فرمان Insert Block می‌باشد را در خط ‌فرمان در قسمت Type a command تایپ می کنیم.

یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف Iشروع می‌شوند، ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.

روش ‌چهارم: از طریق نوار‌ ریبون (Ribbon)

در نوار ‌ریبون، روی سربرگ Insertکلیک ‌چپ کرده تا فعال گردد.

سپس در پانلBlock روی آیکون فرمان Insert (فرمان Insert Block اتوکد) کلیک چپ می‌کنیم.

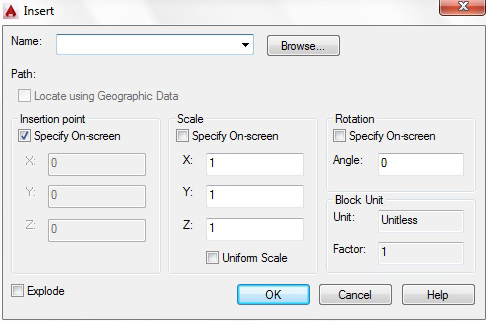

کادر محاوره‌ای Insert

پس از اجرای فرمان کادر محاوره‌ای Insert ظاهر می‌شود.

لیست باز شوی Name فرمان Insert Block اتوکد

با استفاده از این لیست بازشوی می‌توان نام بلوک مورد نظر را تایپ کرده یا از طریق لیست بازشوی موجود نام بلوک مورد ‌نظر را انتخاب کرده تا جهت درج انتخاب شود.

دکمه Browse
با استفاده از دکمه Browse می‌توان فایل‌های از قبل ذخیره شده برنامه را انتخاب و وارد فایل جاری کرد.

ناحیه Insertion point
با استفاده از این ناحیه می‌توان، نقطه پایه بلوک را تعیین کرد.

گزینه On-screen ‌Specify
با استفاده از این گزینه، نقطه مبنا پس از بسته شدن کادر محاوره‌ای Insert، توسط کلیک چپ ماوس تعیین می‌شود.

کادر متنی Angle
با استفاده از این کادر، می‌توان زاویه چرخش بلوک را تعیین کرد.

گزینه Explode
با استفاده از این گزینه، بلوک درج شده به اجزای سازنده‌اش تجزیه می‌شود.
