فرمان Hatch هاشور اتوکد
فرمان Hatch هاشور اتوکد
از فرمان Hatch هاشور اتوکد برای درج هاشور در موضوعات استفاده میشود. پس از اجرای فرمان کادر محاورهای Hatch and Gradiant ظاهر میشود.
روشهای اجرای فرمان Hatch
روشاول: از طریق نوار منوی بازشوی Draw
روش دوم: از طریق خط فرمان (Command Line)
روش سوم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حرف H را که معرف فرمان Hatch میباشد را در خط فرمان، در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف Hشروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

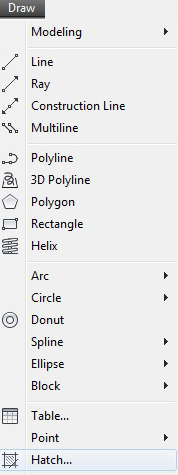

از طریق نوارمنوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود. روی فرمان Hatch کلیک چپ میکنیم.
از طریق نوارریبون (Ribbon)
در نوار ریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد، سپس در پانل Draw روی آیکون فرمان Hatchکلیک چپ میکنیم.
پس از اجرای فرمان، سربرگ Hatch Creation به نوار ریبونها اضافه میشود.
شکل مکاننما در فرمان Hatch
با اجرای فرمان Hatch، مکاننما به حالت بعلاوه ترسیم تبدیل میشود.
اعلانهای فرمان Hatch
با فشردن کلید Esc از صفحه کلید خط فرمان را خالی میکنیم. سپس با یکی از روشهای سهگانه، فرمان Hatch را اجرا میکنیم. مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
Command: H
HATCH
Pick internal point or [Select objects/Undo/seTtings]
اعلان (Pick internal point) به معنای (یک نقطه داخل موضوع بسته معرفی کنید) میباشد.
مکاننما به حالت بعلاوه ترسیم میباشد، داخل موضوع بسته مورد نظر کلیک چپ میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Pick internal point or [Select objects/Undo/seTtings]
جهت خارج شدن از فرمان کلید Esc را میفشاریم.
سربرگ Hatch در کادر محاورهای Hatch and Gradiant
جهت انجام تنظیمات هاشورها از کادر محاورهای Hatch and Gradiant استفاده میکنیم. پس از اجرای فرمان Hatchدر خط فرمان اعلان زیر ظاهر میشود.
Command: H
HATCH
Select objects or [picK internal point/Undo/seTtings]
حرف T را که معرف زیرمجموعه seTtingsاست در خط فرمان تایپ میکنیم. سپس کلید Enter را میفشاریم. کادر محاورهای Hatch and Gradiant ظاهر میشود.
لیست بازشوی Type
با استفاده از این لیست بازشوی، میتوان نوع الگوی هاشور را انتخاب کرد.
سبک Predefined
با استفاده از این سبک میتوان، از الگوهای هاشور موجود در کتابخانه هاشور استفاده کرد.
سبک User defined
بر اساس نوع خط جاری در فایل جاری که با معرفی زاویه خطهای هاشور و فاصله بین خطها ترسیم میشود.
سبک Custom
بر اساس هاشورهای سفارشی ساخته شده توسط کاربر ترسیم میشود.
لیست بازشویPattern
اگر نوع هاشور انتخابی از نوع Predefined (در لیست بازشوی Type) باشد، میتوان از طریق این گزینه، الگوهای آماده را مشاهده و انتخاب کرد. با کلیک چپ روی دکمه سه نقطهچین سمت راست لیست بازشوی Pattern، کادر محاورهای Hatch Pattern Palette ظاهر میشود.
