فرمان Filter اتوکد

فرمان Filter اتوکد

فرمان Filter اتوکد

در این مقاله به فرمان Filter اتوکد و کاربردهای آن در نرم افزار اتوکد می پردازیم.

با استفاده از این فرمان می توان موضوعات ترسیمی را از طریق ویژگی‌هایی از قبیل رنگ، نوع خط، لایه و … انتخاب کرد.

یکی از مهم‌ترین ویژگی‌های فرمان Filter این است که به صورت Transparent در حین اجرای یک فرمان ویرایشی نیز می‌توان انجام داد.‌

Select objects: ‘FI

با ما همراه باشید با یکی دیگر از سری آموزش های تخصصی و کاربردی.

نمونه فیلم آموزش اتوکد صنعتی
دانلود رایگان
سفارش پکیج آموزش نرم افزار اتوکد
سفارش پکیج

روش‌های اجرای فرمان Filter اتوکد

از طریق خط ‌فرمان (Command Line)‌

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

حروف FI را که معرف فرمان Filter (فرمان Filter اتوکد)  می‌باشد را در خط ‌فرمان در قسمت Type a command تایپ می کنیم.

یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف FI شروع می‌شوند، ظاهر می‌گردد.

سپس کلید Enter را می‌فشاریم. پس از اجرای فرمان، کادر محاوره‌ای Object Selection Filters ظاهر می‌شود.

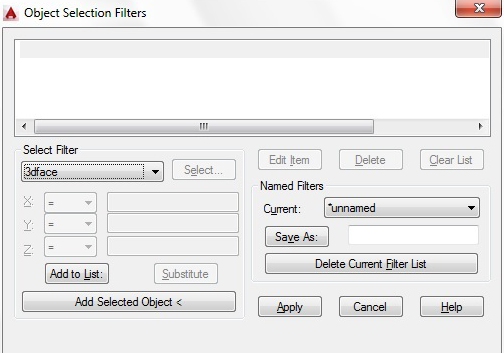

کادر محاوره‌ای Object Selection Filters فرمان Filter اتوکد

پس اجرای فرمان Filter، کادر محاوره‌ای Object Selection Filters در صفحه ترسیم ظاهر می‌شود.

کادر محاوره‌ای Object Selection Filters

ناحیه Select Filter

از لیست بازشوی این ناحیه، موضوع یا ویژگی مورد ‌نظر را انتخاب می‌کنیم.

سپس روی دکمه Add to List کلیک چپ می‌کنیم.

تا ویژگی انتخابی به کادر سفید رنگ بالا اضافه شود.

سپس روی دکمه Apply کلیک چپ می‌کنیم تا به صفحه ترسیم برنامه برگردیم.

در مقابل اعلان Select Object حروف All را تایپ می‌کنیم و کلید Enter را می‌فشاریم تا انتخاب انجام گردد.

دکمه Add Selected Object

با کلیک چپ کردن روی این دکمه به صفحه ترسیم برنامه می‌رویم.

و با انتخاب موضوع مورد نظر مجددا به کادر محاوره‌ای Object Selection Filters بر‌می‌گردیم،

کلیه ویژگی‌های موضوع انتخابی در کادر سفید رنگ مشاهده می‌شود.

با انتخاب ویژگی مورد نظر و کلیک چپ کردن روی دکمه Apply به صفحه ترسیم برنامه برمی‌گردیم.

در مقابل اعلان Select Object حروف All را تایپ می‌کنیم و کلید Enter را می‌فشاریم تا انتخاب انجام گردد.
