در این مقاله آموزش رسم فنی می خواهیم رسم کمان و قوس صنعتی فرمان Fillet اتوکد را انجام دهیم.
گام اول در آموزش رسم فنی
ترسیم دایره P
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکونهای نواروضعیت، حرف C را که معرف فرمان Circle میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف C شروع میشوند، ظاهر میگردد
سپس کلید Enter را میفشاریم.
مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) میباشد.
مختصات نقطه مرکزدایره را (60,85) معرفی میکنیم. آموزش رسم فنی
گام دوم:
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 85,60
پس از معرفی نقطه مرکز دایره، کلیدEnter را میفشاریم.
پارهخط مجازی خطچین به نقطه مرکز دایره متصل میگردد.
و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify radius of circle or [Diameter]
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) میباشد. شعاع دایره را عدد 3 تایپ میکنیم.
Specify radius of circle or [Diameter]: 3
سپس کلیدEnter را میفشاریم.
گام سوم:
ترسیم دایره Q
با اطمینان از خالی بودن خط فرمان
حرف C را که معرف فرمان Circle میباشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف C شروع میشوند
ظاهر میگردد سپس کلید Enter را میفشاریم.
مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) میباشد.
مختصات نقطه مرکز دایره را (60,100) معرفی میکنیم.
گام چهارم:
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 100,60
پس از معرفی نقطه مرکز دایره، کلیدEnter را میفشاریم.
پارهخط مجازی خطچین به نقطه مرکز دایره متصل میگردد.
و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify radius of circle or [Diameter] <3.0000
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) میباشد.
شعاع دایره را عدد 3 تایپ میکنیم.
Specify radius of circle or [Diameter] <3.0000>: 3
سپس کلیدEnter را میفشاریم.
گام پنجم:
ایجاد کمان بالای دو دایره ترسیمی
با اطمینان از خالی بودن خط فرمان، حرف F را که معرف فرمان FILLET میباشد
را در خط فرمان در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف F شروع میشوند ظاهر میگردد
سپس کلید Enter را میفشاریم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: F
FILLET
Current settings: Mode = TRIM, Radius = 2.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]
عبارت (Radius = 2.0000) به معنای (شعاع گرد کردن گوشهها = 2) میباشد.
گام ششم:
اعلان (Select first object or [Undo/Polyline/Radius/Trim/Multiple]:) به معنای (اولین موضوع را انتخاب کنید یا]بازگشت/ چندخطی/ شعاع/ برش/ چندبار[) میباشد.
حرف R را که معرف زیرمجموعه Radius است را در خط فرمان تایپ میکنیم.
Select first object or [Undo/Polyline/Radius/Trim/Multiple]:R
کلید Enter را میفشاریم، مکاننما به حالت بعلاوه ترسیم تبدیل میشود. در خط فرمان اعلان زیر ظاهر میشود.
Specify fillet radius <2.0000
اعلان (Specify fillet radius) به معنای (شعاع گردی کمان را تعیین کنید) میباشد. شعاع کمان را عدد 10 تایپ میکنیم.
Specify fillet radius <2.0000>:10
گام هفتم:
کلید Enter را میفشاریم.
مکاننما به حالت مربع انتخاب تبدیل میشود. در خط فرمان اعلان زیر ظاهر میشود.
Select first object or [Undo/Polyline/Radius/Trim/Multiple]:
اعلان (Select first object)به معنای (اولین موضوع را انتخاب کنید) میباشد.
در یک نقطه بالای دایره P کلیک چپ میکنیم تا به حالت انتخاب تبدیل شود. در خط فرمان اعلان زیر ظاهر میشود.
Select second object or shift-select to apply corner or [Radius]
اعلان (Select second object or shift-select to apply corner)به معنای (دومین موضوع را انتخاب کنید
یا کلید Shift را پایین نگه داشته و روی دومین خط موضوع کلیک چپ کنیدتا یک گوشه ایجاد شود) میباشد.

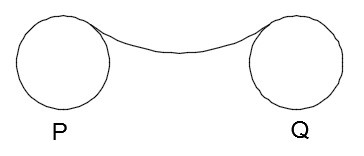

در یک نقطه بالای دایره Q کلیک چپ میکنیم تا یک کمان بین دو دایره ایجاد شود.
