فرمان Explode اتوکد
فرمان Explode اتوکد:
از فرمان Explode اتوکد برای تجزیه موضوعات از قبیل چندخطیها و هاشورها و… استفاده میشود. در ادامه به توضیحات بیشتر می پردازیم.
روشهای اجرای فرمان Explode اتوکد
روش اول: از طریق نوار منوی بازشوی Modify
روش دوم: از طریق نوار ابزار Modify
روش سوم: از طریق خط فرمان (Command Line)
روش چهارم: از طریق نوار ریبون (Ribbon)
بهترین و کاربردی ترین روش از طریق خط فرمان (Command Line) است.
حرف Xرا که معرف فرمان Explode میباشد را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف X شروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.

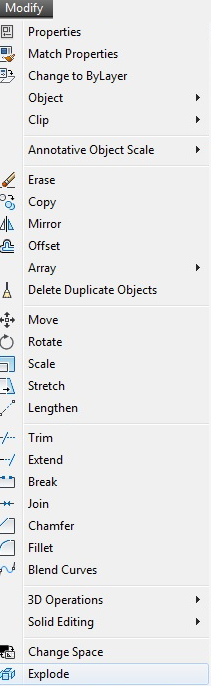

از طریق نوار منوی بازشوی Modify
روی نوارمنوی بازشوی Modify کلیک چپ میکنیم، یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی باز میشود. روی فرمان Explode کلیک چپ میکنیم.

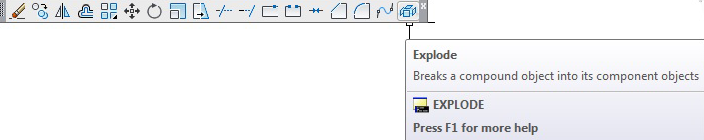

از طریق نوار ابزار Modify
در نوارابزار Modify روی آیکون فرمان Explode کلیک چپ میکنیم.
از طریق نوار ریبون (Ribbon)
در نوارریبون، روی سربرگ Home کلیک چپ کرده تا فعال گردد سپس در پانل Modify روی آیکون فرمان Explode کلیک چپ میکنیم.
شکل مکاننما در فرمان Explode اتوکد
با اجرای فرمان Explode، مکاننما به حالت مربع انتخاب تبدیل میشود.
مثال کاربردی فرمان Explode اتوکد
گام دوم: تجزیه مستطیل به چهار پارهخط
با اطمینان از خالی بودن خط فرمان، حرف X را که معرف فرمان Explode میباشد
را در خط فرمان در قسمت Type a command تایپ می کنیم.
یک منوی آبشاری شامل لیستی از فرمانهایی که با حرف X شروع میشوند ظاهر میگردد، سپس کلید Enter را میفشاریم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: X
EXPLODE
Select objects
اعلان (Select objects) به معنای (موضوعات را انتخاب کنید.) میباشد.
روی مستطیل ترسیمی کلیک چپ میکنیم تا انتخاب گردد. در خط فرمان اعلان زیرظاهر میشود.
Select objects: 1 found
در مقابل اعلان (Select objects) عبارت 1 found به معنای (یک موضوع پیدا شد یا یک موضوع انتخاب شد) ظاهر میشود.

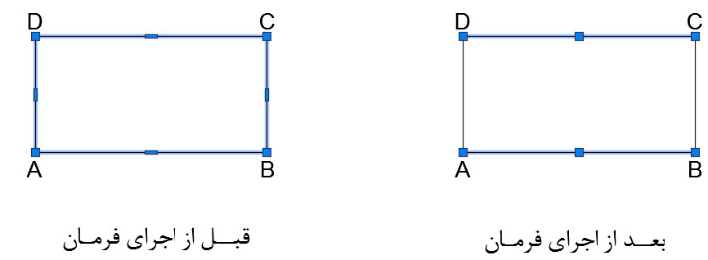

در خط فرمان اعلان (Select objects:)ظاهر میشود. با توجه به اینکه موضوع دیگری برای انتخاب وجود ندارد، کلید Enter را میفشاریم. حال اگر روی یکی از اضلاع مستطیل ترسیمی کلیک چپ کنیم، فقط همان ضلع انتخاب میشود نه کل موضوع.
