در این مقاله رسم سه نما در نقشه کشی صنعتی با اتوکد می خواهیم مثال کاربردی فرمان Explode اتوکد را انجام دهیم.
گام اول در رسم سه نما در نقشه کشی صنعتی با اتوکد
ابتدا یک فایل جدید باز میکنیم.
ترسیم مستطیل با فرمان Rectangle به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیرفعال کردن کلیه آیکونهای نوار وضعیت، حروف REC را که معرف فرمان Rectangle میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف REC شروع میشوند، ظاهر میگردد
سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، تا این مرحله در صفحه ترسیم آزاد میباشد. رسم سه نما در نقشه کشی صنعتی با اتوکد
گام دوم:
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) میباشد.
مختصات نقطه A را (80,10) معرفی میکنیم.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 10, 80
پس از معرفی نقطه A کلید Enter را میفشاریم.
گوشه اول مستطیل در محل نقطه A ظاهر گردید.
و مکاننما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل میگردد.
با حرکت دادن مکاننما (از طریق حرکت دادن ماوس) در جهتهای شمال شرق، شمال غرب، جنوب شرق و جنوب غرب صفحه ترسیم، مشاهده میشود.
مستطیل در حالتهای مختلف قابلیت رسم را دارد. در خط فرمان اعلان زیر ظاهر میشود.
گام سوم:
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) میباشد.
گوشه بعدی (دوم) را از روش دکارتی مطلق معرفی میکنیم. مختصات نقطه B را (85,20) معرفی میکنیم.
Specify other corner point or [Area/Dimensions/Rotation]: 20, 85
پس از معرفی گوشه بعدی (دوم)، کلید Enter را میفشاریم.
گام چهارم:
تجزیه مستطیل به چهار پارهخط
با اطمینان از خالی بودن خط فرمان، حرف Xرا که معرف فرمان Explode میباشد را در خط فرمان در قسمت
Type a command تایپ کرده، یک منوی آبشاری شامل لیستی از فرمانهایی که با حرف X شروع میشوند ظاهر میگردد،
سپس کلید Enter را میفشاریم. مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: X
EXPLODE
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) میباشد.
روی مستطیل ترسیمی کلیک چپ میکنیم تا انتخاب گردد. در خط فرمان اعلان زیرظاهر میشود.
گام پنجم:
Select objects: 1 found
در مقابل اعلان (Select objects:) عبارت 1 found به معنای (یک موضوع پیدا شد یا یک موضوع انتخاب شد) ظاهر میشود.
در خط فرمان اعلان (Select objects:)ظاهر میشود. با توجه به اینکه موضوع دیگری برای انتخاب وجود ندارد
کلید Enter را میفشاریم.

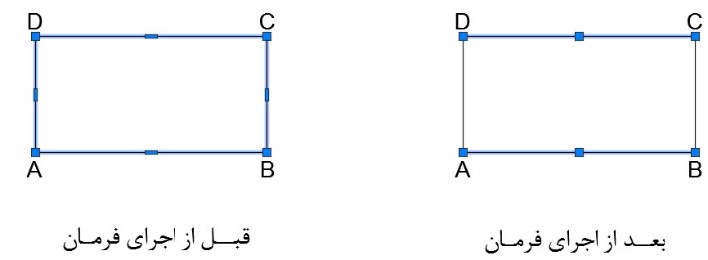

حال اگر روی یکی از اضلاع مستطیل ترسیمی کلیک چپ کنیم، فقط همان ضلع انتخاب میشود نه کل موضوع.
