مثال کاربردی فرمان Trim اتوکد
مثال کاربردی فرمان Trim اتوکد:
در این مقاله می خواهیم مثال کاربردی فرمان Trim اتوکد را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز میکنیم.
ترسیم پارهخط EF به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکونهای نوار وضعیت حرف Lرا که معرف فرمان Line میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف Lشروع میشوند
ظاهر میگردد سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: L
LINE
Specify first point
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله در صفحه ترسیم آزاد میباشد.
اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) میباشد.
مختصات نقطه E را (50,10) معرفی میکنیم.
گام دوم:
Specify first point: 10,50
پس از معرفی نقطه Eکلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) میباشد.
مختصات نقطهF را (50,20) معرفی میکنیم.
Specify next point or [Undo]: 20,50
پس از معرفی نقطهF کلید Enter را میفشاریم.
پارهخط مجازی به نقطه F متصل گردیده و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا] لغو[) میباشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را میفشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
گام سوم:
ترسیم دایره
با اطمینان از خالی بودن خط فرمان، حرف C را که معرف فرمان Circle میباشد را در خط فرمان، در قسمت
Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف C شروع میشوند، ظاهر میگردد
سپس کلید Enter را میفشاریم.
مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: _circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) میباشد.
گام چهارم:
نقطه وسط پارهخط EF را به عنوان نقطه مرکز دایره در نظر میگیریم.
برای معرفی نقطه وسط پارهخط EF، از گیره موضوعی Midpoint استفاده میکنیم.
در نوار وضیعت روی مثلث مشکی رنگ سمت راست آیکون Object Snap، کلیک چپ میکنیم
یک منوی میانبر ظاهر میشود. سپس روی گزینه … Object Snap Settings کلیک چپ میکنیم.
کادر محاورهای Derafting Settings در حالی که سربرگ Object Snap فعال میباشد، ظاهر میشود.
جهت فعال کردن خاصیت Object Snap در مستطیل سمت چپ گزینه Object Snap On (F3) کلیک چپ میکنیم.
روی دکمه Clear All (واقع در سمت راست کادر) کلیک چپ میکنیم
تا تمامی گیرههای موضوعی فعال از حالت انتخاب خارج شوند
گیره موضوعی Midpoint را که مشخصه نقطه وسط است را با کلیک چپ در مستطیل سمت چپ آن فعال، و روی دکمه OK کلیک چپ میکنیم.
گام پنجم:
با قرار دادن مکاننمای به حالت بعلاوه ترسیم روی نقطه وسط پارهخط EF، علامت گیره موضوعی Midpoint، روی آن ظاهر میشود
سپس روی آن کلیک چپ میکنیم.
نقطه ابتدایی پارهخط مجازی به نقطه وسط پارهخط متصل میگردد
و در نقطه انتهایی پارهخط مجازی، مکاننمایی که به حالت بعلاوه ترسیم، تبدیل شده قرار دارد.
پس از تعیین نقطه مرکز دایره، پارهخط مجازی خطچین به نقطه مرکز دایره متصل میگردد.
و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify radius of circle or [Diameter]
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) میباشد.
گام ششم:
شعاع دایره را عدد 2 تایپ میکنیم.
Specify radius of circle or [Diameter]: 2
سپس کلیدEnter را میفشاریم.

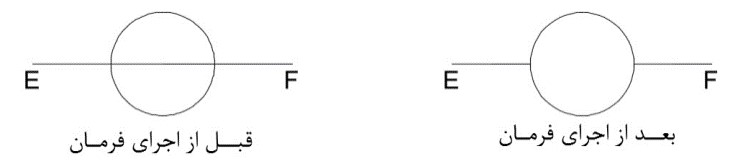

حذف قسمت عبوری پارهخط از دایره
با اطمینان از خالی بودن خط فرمان، حروف TR را که معرف فرمان Trim میباشد را در خط فرمان، در قسمت
Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف TR شروع میشوند، ظاهر میگردد
سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: TR
TRIM
Current settings: Projection=UCS, Edge=None
Select cutting edges
Select objects or <select all
اعلان (Select objects or <select all>) به معنای (موضوعاتی که تحت عنوان لبه برش میباشند را انتخاب کنید) میباشد.
گام هفتم:
در صورتی که بخواهیم، تمام موضوعات در صفحه ترسیم به عنوان لبه برش انتخاب شوند کلید Enter را میفشاریم.
در خط فرمان اعلان زیر ظاهر میشود.
Select objects
با توجه به اینکه موضوع دیگری تحت عنوان لبه برش وجود نداشته باشد، کلید Enter را میفشاریم.
مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]:
اعلان (Select object to trim) به معنای (موضوع مورد برش جهت اجرای فرمان را انتخاب کنید) میباشد.
گام هشتم:
عبارت (shift-select to extend) به معنای (با نگه داشتن کلید Shiftو کلیک چپ کردن روی موضوع، فرمان Extendرا اجرا کنید.) میباشد.
روی قسمتی از پارهخط که از دایره عبور کرده کلیک چپ میکنیم.
مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]
با فشردن کلید Enter از فرمان خارج میشویم.
با فشردن کلید تابعیF3 خاصیت Object Snap را غیرفعال میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Command: <Osnap off
