در این مقاله از سری آموزش های رایگان و کاربردی نرم افزار اتوکد به آموزش زیرمجموعه Copy فرمان Scale اتوکد دو بعدی
زیرمجموعههای فرمان Scale اتوکد
زیرمجموعه Copy
با استفاده از این زیرمجموعه، به جای موضوع اصلی یک کپی از آن تهیه شده و بر اساس ضریب تغییر مقیاس معرفی شده، موضوع کپی، کوچک یا بزرگ میشود.
زیر مجموعه Reference
با استفاده از این زیرمجموعه، میتوان ضریب تغییر مقیاس را با معرفی دو عدد به عنوان طول اولیه و جدید، معرفی کنیم.
زیرمجموعه Points
در صورتی که طول جدید مشخص نباشد، با معرفی دو نقطه، میتوان طول جدید را معرفی کرد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله می خواهیم زیرمجموعه Copy فرمان Scale اتوکد را انجام دهیم.
گام اول:
ترسیم مستطیل با فرمان Rectangle به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیرفعال کردن کلیه آیکونهای نوار وضعیت، حروف REC را که معرف فرمان Rectangle میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف REC شروع میشوند، ظاهر میگردد
سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، تا این مرحله در صفحه ترسیم آزاد میباشد.
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) میباشد.
مختصات نقطه E را (40,30) معرفی میکنیم.
گام دوم:
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 30, 40
پس از معرفی نقطه E کلید Enter را میفشاریم. گوشه اول مستطیل در محل نقطه E ظاهر گردید.
و مکاننما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل میگردد.
با حرکت دادن مکاننما (از طریق حرکت دادن ماوس) در جهتهای شمال شرق، شمال غرب، جنوب شرق و جنوب غرب
صفحه ترسیم، مشاهده میشود مستطیل در حالتهای مختلف قابلیت رسم را دارد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) میباشد.
گوشه بعدی (دوم) را از روش دکارتی مطلق معرفی میکنیم. مختصات نقطه G را (45,40) معرفی میکنیم.
Specify other corner point or [Area/Dimensions/Rotation]: 40, 45
پس از معرفی گوشه بعدی (دوم)، کلید Enter را میفشاریم.
گام سوم:

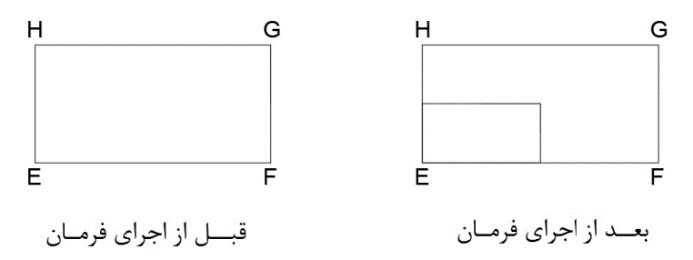

تهیه یک نسخه کپی از مستطیل و کوچک نمایی آن
با اطمینان از خالی بودن خط فرمان، حرف SC را که معرف فرمان Scale میباشد را در خط فرمان
در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف SC شروع میشوند، ظاهر میگردد
سپس کلید Enter را میفشاریم.
مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: SC
SCALE
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) میباشد.
این اعلان در تمامی دستورات ویرایشی که باید در آنها انتخاب موضوعات انجام گیرد.
وجود دارد. مستطیل ترسیمی را با کلیک چپ کردن انتخاب میکنیم.
گام چهارم:
Select objects: 1 found
در مقابل اعلان (Select objects:) عبارت 1 found به معنای (یک موضوع پیدا شد یا یک موضوع انتخاب شد) ظاهر میشود.
در خط فرمان، هم چنان اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید) قرار دارد
با توجه به اینکه موضوع دیگری برای انتخاب وجود ندارد
کلید Enter را میفشاریم. مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در صفحه ترسیم آزاد میباشد. در خط فرمان اعلان زیر ظاهر میشود.
Specify base point
اعلان (Specify base point) به معنای (نقطه مبنا را تعیین کنید) میباشد.
گوشه E مستطیل را به عنوان نقطه مبنا (نقطه مبنای تغییر مقیاس) در نظر میگیریم.
نقطه مبنای تغییر مقیاس، نقطهای است که موضوع، حول آن کوچک یا بزرگ میشود.
و در حین اجرای فرمان Scale در جای خود ثابت باقی میماند.
گام پنجم:
برای معرفی گوشه E مستطیل، از گیره موضوعی Endpoint استفاده میکنیم.
در نوار وضیعت روی مثلث مشکی رنگ سمت راست آیکون Object Snap، کلیک چپ میکنیم
یک منوی میانبر ظاهر میشود. سپس روی گزینه…Object Snap Settings کلیک چپ میکنیم.
کادر محاورهای Derafting Settings در حالی که سربرگ Object Snap فعال میباشد، ظاهر میشود.
جهت فعال کردن خاصیت Object Snap در مستطیل سمت چپ گزینه Object Snap On (F3) کلیک چپ میکنیم.
روی دکمه Clear All (واقع در سمت راست کادر) کلیک چپ میکنیم
تا تمامی گیرههای موضوعی فعال از حالت انتخاب خارج شوند، گیره موضوعی Endpoint را که مشخصه نقطه پایان است
را با کلیک چپ در مستطیل سمت چپ آن فعال، و روی دکمه OK کلیک چپ میکنیم.
گام ششم:
با قرار دادن مکاننمای به حالت بعلاوه ترسیم روی گوشه E مستطیل، علامت گیره موضوعی Endpoint، روی آن ظاهر میشود
سپس روی آن کلیک چپ میکنیم.
نقطه ابتدایی پارهخط مجازی به گوشه E مستطیل، که به عنوان نقطه مبنا معرفی شده است، متصل میگردد
و در نقطه انتهایی پارهخط مجازی، مکاننمایی که به حالت بعلاوه ترسیم، تبدیل شده قرار دارد.
در صفحه ترسیم یک نسخه از مستطیل انتخابی، درکنار مکاننما نیز دیده میشود.
پس از تعیین نقطه مبنا در خط فرمان اعلان زیر ظاهر میشود.
Specify Scale factor or [Copy/Reference]
اعلان (Specify Scale factor) به معنای (ضریب تغییر مقیاس را تعیین کنید) میباشد.
گام هفتم:
حرف C را که معرف زیرمجموعه Copy است را در خط فرمان تایپ میکنیم.
با استفاده از این زیرمجموعه، به جای موضوع اصلی یک کپی از آن تهیه شده و بر اساس ضریب تغییر مقیاس معرفی شده، موضوع، کوچک یا بزرگ میشود.
Specify Scale factor or [Copy/Reference]: C
با فشردن کلید Enter، در خط فرمان اعلان زیر ظاهر میشود.
Scaling a copy of the selected objects.
عبارت (Scaling a copy of the selected objects. ) به معنای (موضوع کپی شده، تغییر مقیاس داده شود.) میباشد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify Scale factor or [Copy/Reference]
اعلان (Specify Scale factor) به معنای (ضریب تغییر مقیاس را تعیین کنید) میباشد.
ضریب تغییر مقیاس را عدد 5/0 تایپ میکنیم.
Specify Scale factor or [Copy/Reference]:0.5
سپس کلید Enter را میفشاریم.
