زیرمجموعه Reference فرمان Rotate چرخش اتوکد
زیرمجموعه Reference فرمان Rotate چرخش اتوکد:
در این مقاله از سری آموزش های رایگان و کاربردی نرم افزار اتوکد به آموزش زیرمجموعه Reference فرمان Rotate چرخش اتوکد
زیرمجموعه Reference
با استفاده از این زیرمجموعه، میتوان زاویه چرخش موضوع را با معرفی دو عدد به عنوان زاویه اولیه و جدید، معرفی کنیم.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله می خواهیم ترسیم مکعب مستطیل با فرمان Box را انجام دهیم.
گام اول:
ترسیم پارهخط UV به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکونهای نوار وضعیت، حرف Lرا که معرف فرمان Line میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف Lشروع میشوند
ظاهر میگردد سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: L
LINE
Specify first point
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) میباشد.
مختصات نقطه U را (20,130) معرفی میکنیم.
گام دوم:
Specify first point: 130,20
پس از معرفی نقطه Uکلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) میباشد.
مختصات نقطهV را (28,136) معرفی میکنیم.
Specify next point or [Undo]: 136,28
پس از معرفی نقطه V کلید Enter را میفشاریم.
پارهخط مجازی به نقطه Vمتصل گردیده و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا] لغو[) میباشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را میفشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
گام سوم:
ترسیم مستطیل با فرمان Rectangle به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان حروف REC را که معرف فرمان Rectangle میباشد را در خط فرمان
در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف REC شروع میشوند
ظاهر میگردد سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، تا این مرحله مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) میباشد.
مختصات نقطه W را (20,140) معرفی میکنیم.
گام چهارم:
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 140, 20
پس از معرفی نقطه W کلید Enter را میفشاریم. گوشه اول مستطیل در محل نقطه W ظاهر گردید.
و مکاننما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل میگردد.
با حرکت دادن مکاننما (از طریق حرکت دادن ماوس) در جهتهای شمال شرق، شمال غرب
جنوب شرق و جنوب غرب صفحه ترسیم، مشاهده میشود
مستطیل در حالتهای مختلف قابلیت رسم را دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) میباشد.
گوشه بعدی (دوم) را از روش دکارتی مطلق معرفی میکنیم. مختصات نقطه Y را (25,150) معرفی میکنیم.
Specify other corner point or [Area/Dimensions/Rotation]: 150, 25
پس از معرفی گوشه بعدی (دوم)، کلید Enter را میفشاریم.
گام پنجم:

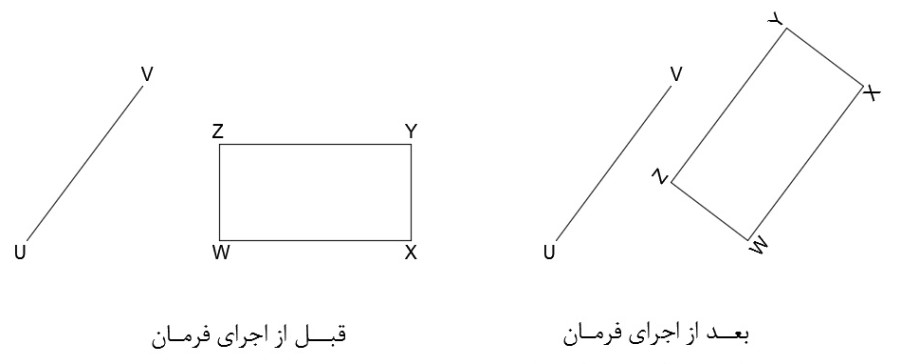

چرخش مستطیل به قطر WY بر اساس زاویه پارهخط UV
با اطمینان از خالی بودن خط فرمان، حروف RO را که معرف فرمان Rotate میباشد را در خط فرمان
در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف RO شروع میشوند
ظاهر میگردد سپس کلید Enter را میفشاریم.
مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Command: RO
ROTATE
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0
Select objects
اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید.) میباشد.
این اعلان در تمامی دستورات ویرایشی که باید در آنها انتخاب موضوعات انجام گیرد
وجود دارد. مستطیل ترسیمی را با کلیک چپ کردن انتخاب میکنیم.
گام ششم:
Select objects: 1 found
در مقابل اعلان (Select objects:) عبارت 1 found به معنای (یک موضوع پیدا شد یا یک موضوع انتخاب شد) ظاهر میشود.
در خط فرمان، همچنان اعلان (Select objects:) به معنای (موضوعات را انتخاب کنید) قرار دارد
با توجه به اینکه موضوع دیگری برای انتخاب وجود ندارد، کلید Enter را میفشاریم. مکاننما به حالت بعلاوه ترسیم تبدیل شده، و در صفحه ترسیم آزاد میباشد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify base point
اعلان (Specify base point) به معنای (نقطه مبنا را تعیین کنید) میباشد.
گوشه W مستطیل را به عنوان نقطه مبنا (نقطه مبنای چرخش) در نظر میگیریم.
نقطه مبنای چرخش، نقطهای است که موضوع، حول آن میچرخد
و در هنگام فرمان Rotate در جای خود ثابت میماند.
برای معرفی گوشه W مستطیل، از گیره موضوعی Endpoint استفاده میکنیم.
گام هفتم:
در نوار وضیعت روی مثلث مشکی رنگ سمت راست آیکون Object Snap، کلیک چپ میکنیم
یک منوی میانبر ظاهر میشود. سپس روی گزینه…Object Snap Settings کلیک چپ میکنیم.
کادر محاورهای Derafting Settings در حالی که سربرگ Object Snap فعال میباشد، ظاهر میشود.
جهت فعال کردن خاصیت Object Snap در مستطیل سمت چپ گزینه Object Snap On (F3) کلیک چپ میکنیم.
روی دکمه Clear All (واقع در سمت راست کادر) کلیک چپ میکنیم تا تمامی گیرههای موضوعی فعال از حالت انتخاب خارج شوند.
گیره موضوعی Endpoint را که مشخصه نقطه پایان است را با کلیک چپ در مستطیل سمت چپ آن فعال، و روی دکمه OK کلیک چپ میکنیم.
با قرار دادن مکاننمای به حالت بعلاوه ترسیم روی گوشه W مستطیل، علامت گیره موضوعی Endpoint، روی آن ظاهر میشود سپس روی آن کلیک چپ میکنیم.
گام هشتم:
نقطه ابتدایی پارهخط مجازی به گوشه W مستطیل، که به عنوان نقطه مبنا معرفی شده است، متصل میگردد
و در نقطه انتهایی پارهخط مجازی، مکاننمایی که به حالت بعلاوه ترسیم، تبدیل شده قرار دارد.
در صفحه ترسیم یک نسخه از مستطیل انتخابی، درکنار مکاننما نیز دیده میشود.
پس از تعیین نقطه مبنا در خط فرمان اعلان زیر ظاهر میشود.
Specify rotation angle or [Copy/Reference] <135
اعلان (Specify rotation angle) به معنای (زاویه چرخش را تعیین کنید) میباشد.
در داخل کادر پیشفرض، آخرین زاویه چرخش قرار دارد. حرف R را که معرف زیرمجموعه Reference است را در خط فرمان تایپ میکنیم.
با استفاده از این زیرمجموعه، میتوان زاویه چرخش موضوع را با معرفی دو عدد به عنوان زاویه اولیه و جدید، معرفی کنیم.
Specify rotation angle or [Copy/Reference] <0>: R
با فشردن کلید Enter، در خط فرمان اعلان زیر ظاهر میشود.
گام نهم:
Specify the reference angle <135
در مقابل اعلان (Specify the reference angle) زاویه اولیه موضوع را نسبت به محور افق تایپ میکنیم.
ضلع WX مستطیل در راستای محور X میباشد.
این بدان معنی است که زاویه اولیه موضوع نسبت به محور افق (راستای محور X) صفر درجه میباشد.
زاویه اولیه موضوع را نسبت به محور افق صفر درجه تایپ میکنیم.
Specify rotation angle or [Copy/Reference] <135>:0
پس از معرفی زاویه اولیه موضوع نسبت به محور افق در خط فرمان، کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Specify the new angle or [Points] <0
نقطه ابتدایی پارهخط مجازی به گوشه W مستطیل، که به عنوان نقطه مبنا معرفی شده است
متصل میگردد و در نقطه انتهایی پارهخط مجازی، مکاننمایی که به حالت بعلاوه ترسیم، تبدیل شده قرار دارد.
در صفحه ترسیم یک نسخه از مستطیل انتخابی، درکنار مکاننما نیز دیده میشود.
گام دهم:
با حرکت دادن مکاننما در صفحه ترسیم، یک نسخه از موضوع نیز به همراه پارهخط مجازی در صفحه ترسیم حول نقطه مبنای انتخابی میچرخد.
اعلان (Specify the new angle) به معنای (زاویه جدید موضوع را نسبت به محور افق تعیین کنید) میباشد.
در این قسمت زاویه چرخش مستطیل را بر اساس زاویه پارهخط UV معرفی میکنیم. یعنی پارهخط UV، پارهخط رفرنس میباشد.
در صورت مشخص بودن زاویه جدید، با تایپ آن در خط فرمان، زاویه جدید را معرفی میکنیم.
در این جا زاویه پارهخط UV برای ما مشخص نیست. برای رفع این مشکل از زیرمجموعه Points استفاده میکنیم. در صورتی که زاویه جدید مشخص نباشد
با معرفی دو نقطه، میتوان زاویه جدید را معرفی کرد. حرف P را که معرف زیرمجموعه Points است را در خط فرمان تایپ میکنیم.
Specify the new angle or [Points] <0>: P
با فشردن کلید Enter، در خط فرمان اعلان زیر ظاهر میشود.
گام یازدهم:
Specify first point
اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) میباشد.
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، تا این مرحله مکاننما در صفحه ترسیم آزاد میباشد.
برای معرفی نقطه اول (U)، از گیره موضوعی Endpoint استفاده میکنیم. که تا این مرحله فعال است.
با قرار دادن مکاننمای به حالت بعلاوه ترسیم روی نقطه U از پارهخطUV ، علامت گیره موضوعی Endpoint، روی آن ظاهر میشود.
سپس کلیک چپ میکنیم. نقطه ابتدایی پارهخط مجازی به نقطه U از پارهخطUV ، که به عنوان نقطه مبنا معرفی شده است
متصل میگردد و در نقطه انتهایی پارهخط مجازی، مکاننمایی که به حالت بعلاوه ترسیم، تبدیل شده قرار دارد.
در صفحه ترسیم یک نسخه ازپارهخط انتخابی، درکنار مکاننما نیز دیده میشود.
پس از معرفی نقطه اول، در خط فرمان اعلان زیر ظاهر میشود.
Specify second point
اعلان (Specify second point) به معنای (نقطه دوم را تعیین کنید) میباشد.
نقطه ابتدایی پارهخط مجازی به نقطه U از پارهخطUV ، که به عنوان نقطه اول معرفی شده است، متصل میگردد
و در نقطه انتهایی پارهخط مجازی، مکاننمایی که به حالت بعلاوه ترسیم، تبدیل شده قرار دارد.
برای معرفی نقطه دوم (V)، از گیره موضوعی Endpoint استفاده میکنیم.
با قرار دادن مکاننمای به حالت بعلاوه ترسیم روی نقطه V از پارهخطUV ، علامت گیره موضوعی Endpoint، روی آن ظاهر میشود.
سپس کلیک چپ میکنیم. مستطیل ترسیمی، در راستای پارهخط UV قرار میگیرد.
