رسم مستطیل با مختصات دکارتی مطلق
رسم مستطیل با مختصات دکارتی مطلق:
در این مقاله می خواهیم رسم مستطیل با مختصات دکارتی مطلق را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز میکنیم.
گام دوم:
تعیین گوشه دوم از طریق مختصات دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیرفعال کردن کلیه آیکونهای نوار وضعیت، حروف REC را که معرف فرمان Rectangle میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف REC شروع میشوند.
ظاهر میگردد سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: REC
RECTANG
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، تا این مرحله مکاننما در صفحه ترسیم آزاد میباشد.
گام سوم:

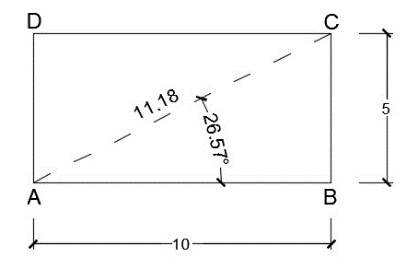

اعلان (Specify first corner point) به معنای (اولین گوشه مستطیل را تعیین کنید) میباشد. مختصات نقطه A را (40,10) معرفی میکنیم.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 10, 40
پس از معرفی نقطهA کلید Enter را میفشاریم. گوشه اول مستطیل در محل نقطه Aظاهر گردید. و مکاننما به گوشه دوم یا بعدی (که بتواند تشکیل یک قطر را بدهد) متصل میگردد.
گام چهارم:
با حرکت دادن مکاننما (از طریق حرکت دادن ماوس) در جهتهای شمال شرق، شمال غرب، جنوب شرق و جنوب غرب صفحه ترسیم، مشاهده میشود
مستطیل در حالتهای مختلف قابلیت رسم را دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify other corner point or [Area/Dimensions/Rotation]
اعلان (Specify other corner point) به معنای (گوشه بعدی مستطیل را تعیین کنید) میباشد.
مختصات گوشه بعدی (نقطه C) را (45,20) معرفی میکنیم.
Specify other corner point or [Area/Dimensions/Rotation]: 20, 45
پس از معرفی گوشه بعدی (دوم)، کلید Enter را میفشاریم.
