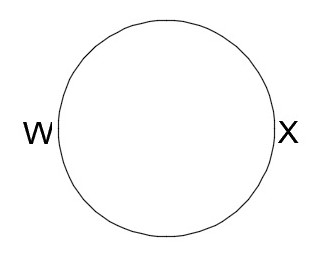

در این مقاله فیلم رایگان اتوکد سه بعدی 2021 می خواهیم ترسیم دایره با فرمان Polyline را انجام دهیم.
گام اول در فیلم رایگان اتوکد سه بعدی 2021
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
گام دوم:
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز و غیرفعال کردن کلیه آیکونهای نوار وضعیت
حروفPL را که معرف فرمان Polyline میباشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف PL شروع میشوند، ظاهر میگردد.
سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: PL
PLINE
Specify start point
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify start point) به معنای (نقطه شروع را تعیین کنید) میباشد.
مختصات نقطهW را (30,30) معرفی میکنیم. فیلم رایگان اتوکد سه بعدی 2021
گام سوم:
Specify start point: 30,30
پس از معرفی نقطه W کلید Enter را میفشاریم.
پارهخط مجازی به محل نقطه W متصل میگردد و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد
همچنین یک علامت بعلاوه در محل نقطهW درج گردیده است.
در خط فرمان اعلان زیر ظاهر میشود.
Current line-width is 0.0000
مفهوم پیغام این است که ضخامت تمام موضوعاتی که با فرمان Polylineترسیم خواهد شد، صفر میباشد.
Specify next point or [Arc/Halfwidth/Length/Undo/Width]
برای تغییر ازحالت ترسیم خط به کمان، حرف A را که معرف زیرمجموعه Arc است، را در خط فرمان تایپ میکنیم.
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: A
کلید Enter را میفشاریم. یک کمان در کنار پارهخط مجازی خطچین ظاهر میشود.
گام چهارم:
در خط فرمان اعلان زیر ظاهر میشود.
Specify endpoint of arc (hold Ctrl to switch direction) or
[Angle/CEnter/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]
حرف S را که معرف زیرمجموعهSecond pt است را به معنای نقطه دوم کمان تایپ میکنیم.
[Angle/CEnter/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]
کلید Enter را میفشاریم.
پارهخط مجازی از صفحه ترسیم محو، و فقط مکاننما در صفحه ترسیم بهصورت آزاد میباشد. در خط فرمان اعلان زیر ظاهر میشود.
Specify second point on arc
اعلان (Specify second point of arc) به معنای (نقطه دوم کمان را تعیین کنید) میباشد.
مختصات نقطه دوم کمان را (25,35) معرفی میکنیم.
گام پنجم:
Specify second point on arc: 35,25
کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Specify Endpoint of arc
اعلان (Specify endpoint of arc) به معنای (نقطه انتهایی کمان را تعیین کنید) میباشد.
مختصات نقطه انتهای کمان را (30,40) معرفی میکنیم.
Specify Endpoint of arc: 40, 30
پس از معرفی نقطه انتهای کمان،کلید Enter را میفشاریم. پارهخط مجازی خطچین به محل نقطه X متصل میگردد
و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد.
گام ششم:
در خط فرمان اعلان زیر ظاهر میشود.
Specify endpoint of arc or
[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]
جهت رسم کمانXW از زیرمجموعه Closeاستفاده میکنیم. حروف CL را که معرف زیرمجموعهClose است را در خط فرمان تایپ میکنیم.
Specify endpoint of arc or
Angle/CEnter/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width] CL
سپس کلید Enter را میفشاریم.
