زیرمجموعه Percent فرمان Lengthen اتوکد
زیرمجموعه Percent فرمان Lengthen اتوکد:
در این مقاله می خواهیم زیرمجموعه Percent فرمان Lengthen اتوکد را انجام دهیم.
گام اول:
ترسیم پارهخط XY به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکونهای نوار وضعیت حرف Lرا که معرف فرمان Line میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حرف Lشروع میشوند، ظاهر میگردد
سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: L
LINE
Specify first point
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify first point) به معنای (نقطه اول را تعیین کنید) میباشد.
مختصات نقطه X را (40,170) معرفی میکنیم.
گام دوم:
Specify first point: 170,40
پس از معرفی نقطه Xکلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) میباشد.
مختصات نقطهY را (40,180) معرفی میکنیم.
Specify next point or [Undo]: 180,40
پس از معرفی نقطهY کلید Enter را میفشاریم. پارهخط مجازی به نقطه Y متصل گردیده
و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا] لغو[) میباشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را میفشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
گام سوم:
افزایش طول پارهخط XY به اندازه 10 واحد
با اطمینان از خالی بودن خط فرمان، حروف LEN را که معرف فرمان Lengthen میباشد
را در خط فرمان در قسمت Type a command تایپ کرده، یک منو آبشاری، شامل لیستی از فرمانهایی که با حروف LEN شروع میشوند ظاهر میشود.
سپس کلید Enter را میفشاریم.
مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: LEN
LENGTHEN
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total
اعلان (Select an object to measure) به معنای (یک موضوع را برای اندازهگیری انتخاب کنید) میباشد.
در صورتی که بخواهیم، گزارشی از پارهخط ترسیمی تهیه کنیم، روی آن کلیک چپ میکنیم.
گام چهارم:
Current length: 10.0000
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total>:
با استفاده از زیرمجموعه Percent، میتوان طول موضوعات ترسیمی را به اندازه دلخواه افزایش و یا کاهش داد.
عدد مثبت منجر به افزایش طول و عدد منفی منجر به کاهش طول میشود.
حروف P را که معرف زیرمجموعه Percent است را در خط فرمان تایپ میکنیم.
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total>:P
با فشردن کلید Enter، مکاننما به حالت بعلاوه ترسیم تبدیل میشود. در خط فرمان اعلان زیر ظاهر میشود.
Enter percentage length <100.0000
اعلان (Enter percentage length) به معنای (تغییر طول را بر حسب درصد وارد کنید) میباشد.
گام پنجم:

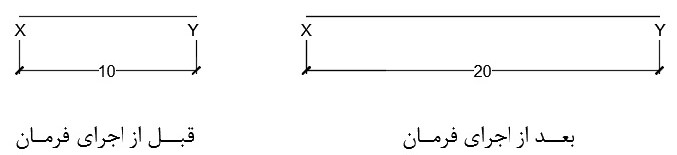

با توجه به اینکه میخواهیم، طول پارهخط XY را 10 واحد افزایش دهیم
از ضریب 200 درصد استفاده میکنیم. عدد 200 را در خط فرمان تایپ میکنیم.
Enter percentage length <100.0000>: 200
کلید Enter را میفشاریم، مکاننما به حالت مربع انتخاب تبدیل میشود. در خط فرمان اعلان زیر ظاهر میشود.
Select an object to change or [Undo]
در صورتی که بخواهیم، موضوع ترسیمی از سمت راست تغییر طول داشته باشد
در مقابل اعلان فوق روی نیمه سمت راست پارهخط (سمت نقطه Y) کلیک چپ میکنیم.
پارهخط XY به اندازه 10 واحد افزایش طول پیدا کرد. با فشردن کلید Enter از فرمان خارج میشویم.
