مثال کاربردی فرمان Lengthen اتوکد
مثال کاربردی فرمان Lengthen اتوکد:
در این مقاله می خواهیم مثال کاربردی فرمان Lengthen اتوکد را انجام دهیم.
گام اول:
ابتدا یک فایل جدید باز میکنیم.
ترسیم پارهخط VW به روش دکارتی مطلق
در معرفی نقاط به روش دکارتی مطلق، آیکون Dynamic Input در نوار وضعیت میبایست غیرفعال باشد.
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکونهای نوار وضعیت، حرف Lرا که معرف فرمان Line میباشد
را در خط فرمان، در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی
از فرمانهایی که با حرف Lشروع میشوند ظاهر میگردد
سپس کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Command: L
LINE
Specify first point
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
علان (Specify first point) به معنای (نقطه اول را تعیین کنید) میباشد.
مختصات نقطه V را (40,140) معرفی میکنیم.
گام دوم:
Specify first point: 140,40
پس از معرفی نقطه Vکلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا ]لغو[) میباشد.
مختصات نقطهW را (40,150) معرفی میکنیم.
Specify next point or [Undo]: 150,40
پس از معرفی نقطهW کلید Enter را میفشاریم. پارهخط مجازی به نقطه W متصل گردیده و در سر دیگر آن مکاننمای، به حالت بعلاوه ترسیم قرار دارد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify next point or [Undo]
اعلان (Specify next point or [Undo]:) به معنای (نقطه بعدی را تعیین کنید یا] لغو[) میباشد.
ولی چون نقطه دیگری برای ترسیم وجود ندارد، کلید Enter را میفشاریم تا از فرمان خارج شده و خط فرمان نیز خالی گردد.
گام سوم:
افزایش طول پارهخط VW به اندازه 10 واحد
با اطمینان از خالی بودن خط فرمان، حروف LEN را که معرف فرمان Lengthen میباشد را در خط فرمان در قسمت
Type a command تایپ کرده، یک منو آبشاری، شامل لیستی از فرمانهایی که با حروف LEN شروع میشوند ظاهر میشود.
سپس کلید Enter را میفشاریم.
مکاننما به حالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: LEN
LENGTHEN
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total
اعلان (Select an object to measure) به معنای (یک موضوع را برای اندازهگیری انتخاب کنید) میباشد.
گام چهارم:
در صورتی که بخواهیم، گزارشی از پارهخط ترسیمی تهیه کنیم، روی آن کلیک چپ میکنیم.
Current length: 10.0000
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total
با استفاده از زیرمجموعه DElta، میتوان طول موضوعات ترسیمی را به اندازه دلخواه افزایش و یا کاهش داد
عدد مثبت منجر به افزایش طول و عدد منفی منجر به کاهش طول میشود.
حروف DE را که معرف زیرمجموعه DElta است را در خط فرمان تایپ میکنیم.
Select an object to measure or [DElta/Percent/Total/DYnamic] <Total>:DE
با فشردن کلید Enter، مکاننما به حالت بعلاوه ترسیم تبدیل میشود. در خط فرمان اعلان زیر ظاهر میشود.
Enter delta length or [Angle] <0.0000>:
اعلان (Enter delta length) به معنای (اندازه تغییر طول را وارد کنید) میباشد. عدد 10 را به عنوان اندازه تغییر طول تایپ میکنیم.
گام پنجم:
Enter delta length or [Angle] <0.0000>: 10
سپس کلید Enter را میفشاریم. مکاننما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر میشود.
Select an object to change or [Undo]
در صورتی که بخواهیم، موضوع ترسیمی از سمت راست تغییر طول داشته باشد
در مقابل اعلان فوق روی نیمه سمت راست پارهخط (سمت نقطه W) کلیک چپ میکنیم.

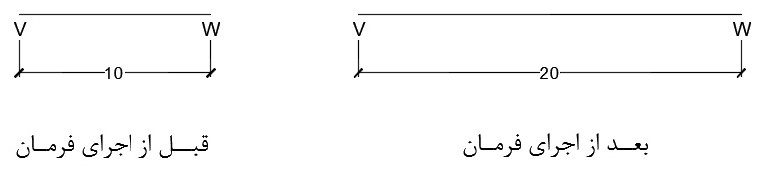

پارهخط VW به اندازه 10 واحد افزایش طول پیدا کرد. با فشردن کلید Enter از فرمان خارج میشویم.
