مثال گام به گام فرمان Break اتوکد:
در این مقاله می خواهیم مثال گام به گام فرمان Break اتوکد را انجام دهیم.
گام اول:
ترسیم دایره
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیر فعال کردن کلیه آیکون‌های نواروضعیت، حرف C را که معرف فرمان Circle می‌باشد
را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حرف C شروع می‌شوند، ظاهر می‌گردد
سپس کلید Enter را می‌فشاریم.
مکان‌نما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: C
CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
اعلان (Specify center point for circle) به معنای (نقطه مرکز برای دایره را تعیین کنید) می‌باشد.
مختصات نقطه مرکز‌دایره را (50,80) را معرفی می‌کنیم.
گام دوم:
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 80,50
پس از معرفی نقطه مرکز دایره، کلیدEnter را می‌فشاریم.
پاره‌خط مجازی خط‌چین به نقطه مرکز دایره متصل می‌گردد.
و در سر دیگر آن مکان‌نمای، به حالت بعلاوه ترسیم و یک دایره متصل به آن قرار دارد. در خط فرمان اعلان زیر ظاهر می‌شود.
Specify radius of circle or [Diameter]
اعلان (Specify radius of circle) به معنای (شعاع دایره را تعیین کنید) می‌باشد.
شعاع دایره را عدد 5 تایپ می‌کنیم.
Specify radius of circle or [Diameter]: 5
سپس کلید Enter را می‌فشاریم.
گام سوم:

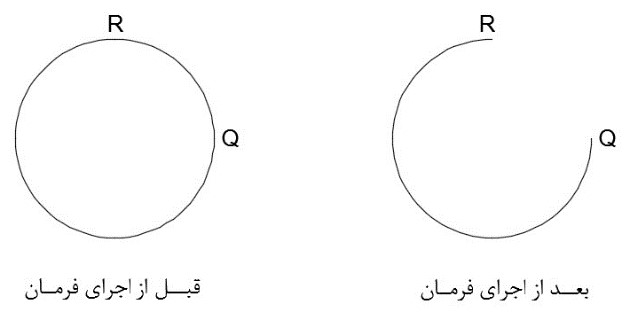

برش کمان QR از دایره ترسیمی
با اطمینان از خالی بودن خط فرمان، حروف BR را که معرف فرمان Break می‌باشد را در خط فرمان
در قسمت Type a command تایپ کرده، یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف BR شروع می‌شوند
ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.
مکان‌نما به حالت مربع انتخاب تبدیل شده، و در خط فرمان اعلان زیر ظاهر می‌شود.
Command: BR
BREAK
Select object
اعلان (Select objects 🙂 به معنای (موضوعات را انتخاب کنید) می‌باشد.
گام چهارم:
روی دایره ترسیمی کلیک چپ می‌کنیم.
در خط فرمان اعلان زیر ظاهرمی‌شود.
Specify second break point or [First point]
برنامه کلیک چپ اول روی دایره ترسیمی را به عنوان، نقطه اول برش در نظر گرفته است.
در حالی که هدف از کلیک چپ اول، فقط انتخاب موضوع بوده است.
حرفF راکه معرف زیر‌مجموعهFirst point است را در خط فرمان تایپ می‌کنیم.
Specify second break point or [First point]: F
کلید Enter را می‌فشاریم.
مکان‌نما به حالت بعلاوه ترسیم تبدیل شده، و در خط فرمان اعلان زیر ظاهر می‌شود.
Specify first break point
اعلان (Specify first break point) به معنای (نقطه اول برش را تعیین کنید) می‌باشد.
گام پنجم:
نقطه Q را به عنوان، نقطه اول برش معرفی می‌کنیم.
برای تعیین مختصات نقطه Q از گیره موضوعی Quadrant استفاده می‌کنیم.
در نوار وضیعت روی مثلث مشکی رنگ آیکون Object Snap ،کلیک چپ می‌کنیم
یک منوی میانبر ظاهر می‌شود. سپس روی گزینه… Object Snap Settingsکلیک چپ می‌کنیم.
کادر محاوره‌ای Derafting Settings در حالی که سربرگ Object Snap فعال می‌باشد، ظاهر می‌شود.
جهت فعال کردن خاصیت Object Snap در مستطیل سمت چپ گزینه Object Snap On (F3) کلیک چپ می‌کنیم.
روی دکمه Clear All کلیک چپ می‌کنیم تا تمامی گیره‌های موضوعی فعال از حالت انتخاب خارج شوند
گیره موضوعی Quadrant را که مشخصه نقطه ربعی است را با کلیک چپ در مستطیل سمت چپ آن فعال، و روی دکمه OK کلیک چپ می‌کنیم.
مکان‌نما به حالت بعلاوه ترسیم را روی نقطه Q قرار می‌دهیم تا گیره موضوعی Quadrant ظاهر شود.
روی نقطه Q کلیک چپ می‌کنیم. در خط فرمان اعلان زیر ظاهر می‌شود.
گام ششم:
Specify second break point
مکان‌نما به حالت بعلاوه ترسیم را روی نقطه R قرار می‌دهیم تا گیره موضوعی Quadrant ظاهر شود.
روی نقطه R کلیک چپ می‌کنیم.
اگرجهت حرکت از سمت نقطه R به سمت نقطهQ بود یعنی در جهت عقربه‌های ساعت، برش صورت بپذیرد کمان RQ به عنوان بخشی از موضوع باقی می‌ماند.
با فشردن کلید تابعیF3 خاصیت Object Snap را غیرفعال می‌کنیم. در خط فرمان اعلان زیر ظاهر می‌شود.
Command: <Osnap off
