در این مقاله دانلود آموزش اتوکد سه بعدی 2022 از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش کمان قوس Arc روش Center و Start و Angle
به صورت کامل در Autocad 3D می پردازیم.
در این روش با معرفی دو نقطه و زاویه حاوی کمان، یک کمان ترسیم میشود.
نقطه اول معرفی شده، به عنوان نقطه مرکز کمان میباشد.
نقطه دوم معرفی شده، به عنوان نقطه ابتدایی کمان میباشد.
زاویه معرفی شده، به عنوان زاویه حاوی کمان میباشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.

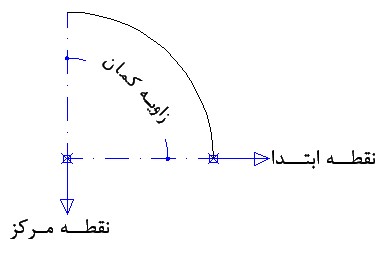

در این مقاله دانلود آموزش اتوکد سه بعدی 2022 می خواهیم کمان قوس Arc روش Center و Start و Angle را انجام دهیم.
گام اول:
نقطه مرکز کمان (Center Point): (20,90)
نقطه ابتدا (Start Point): (20,95)
زاویه حاوی کمان (Angle):90 درجه
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
و غیرفعال کردن کلیه آیکونهای نوار وضعیت، مکاننما را روی نوار منویDraw قرار داده و کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
مکاننما را روی فرمان Arc قرار میدهیم تا یک زیرمنوی دیگری که شامل روشهای اجرای فرمان است ظاهر گردد.
روش Center, Start, Angle را با کلیک چپ انتخاب میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Command: _arc
Specify start point of arc or [Center]: _c Specify center point of arc:
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify center point of arc) به معنای (نقطه مرکز کمان را تعیین کنید) میباشد.
مختصات نقطه مرکز کمان را (20,90) معرفی میکنیم. دانلود آموزش اتوکد سه بعدی 2022
گام دوم:
Specify start point of arc or [Center]: _c Specify center point of arc: 90, 20
پس از معرفی نقطه مرکز کمان، کلید Enter را میفشاریم. پارهخط مجازی خطچین به نقطه مرکز کمان متصل میگردد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify start point of arc
اعلان (Specify start point of arc) به معنای (نقطه ابتدای کمان را تعیین کنید) میباشد.
مختصات نقطه ابتدای کمان را (20,95) معرفی میکنیم.
Specify start point of arc: 95, 20
پس از معرفی نقطه ابتدای کمان، کلید Enter را میفشاریم. پارهخط مجازی خطچین در نقطه مرکز کمان متصل میباشد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify Endpoint of arc or [Angle/chord Length]: _a Specify included angle
اعلان (Specify included angle) به معنای (زاویه حاوی کمان را تعیین کنید) میباشد.
زاویه حاوی کمان را90 درجه تایپ میکنیم.
Specify Endpoint of arc or [Angle/chord Length]: _a Specify included angle: 90
پس از معرفی زاویه حاوی کمان، کلید Enter را میفشاریم.
