در این مقاله دانلود آموزش اتوکد دو بعدی 2022 از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش کمان قوس Arc روش Start و End و Direction
به صورت کامل در Autocad 3D می پردازیم.
در این روش با معرفی دو نقطه و تعیین راستای مماس بر نقطه ابتدای کمان، یک کمان ترسیم میشود.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان میباشد.
نقطه دوم معرفی شده، به عنوان نقطه انتهایی کمان میباشد.
سپس راستای مماس بر نقطه ابتدای کمان را مشخص میکنیم.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله دانلود آموزش اتوکد دو بعدی 2022 می خواهیم کمان قوس Arc روش Start و End و Direction را انجام دهیم.
گام اول در دانلود آموزش اتوکد دو بعدی 2022
مختصات نقطه ابتدا (Start Point): (20,65)
نقطه انتها (Endpoint): (25,60)
راستای مماس بر کمان در نقطه شروع آن (Direction) در جهت محور 90 درجه
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیرفعال کردن کلیه آیکونهای نوار وضعیت، مکاننما را روی نوار منویDraw قرار داده و کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود. دانلود آموزش اتوکد دو بعدی 2022
مکاننما را روی فرمان Arc قرار میدهیم تا یک زیرمنوی دیگری که شامل روشهای اجرای فرمان است ظاهر گردد.
روش Start, End, Direction را با کلیک چپ انتخاب میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Command: _arc
Specify start point of arc or [Center]
گام دوم:
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify start point of arc) به معنای (نقطه ابتدای کمان را تعیین کنید) میباشد.
مختصات نقطه ابتدای کمان را (20,65) معرفی میکنیم.
Specify start point of arc or [Center]: 65, 20
پس از معرفی نقطه ابتدای کمان، کلید Enter را میفشاریم. پارهخط مجازی به نقطه ابتدای کمان متصل میگردد.
در خط فرمان اعلان زیر ظاهر میشود.
Specify second point of arc or [Center/End]: _e
Specify Endpoint of arc
اعلان (Specify Endpoint of arc) به معنای (نقطه انتهای کمان را تعیین کنید) میباشد.
مختصات نقطه انتهای کمان را (25,60) معرفی میکنیم.
گام سوم:
. Specify second point of arc or [Center/End]: _e
Specify Endpoint of arc: 60, 25
پس از معرفی نقطه انتهای کمان، کلید Enter را میفشاریم. پارهخط مجازی خطچین در نقطه ابتدای کمان قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify center point of arc or [Angle/Direction/Radius]: _d
Specify tangent direction for the start point of arc
اعلان (Specify the tangent direction for the start point of arc) به معنای (راستای مماس بر نقطه ابتدای کمان را تعیین کنید) ظاهر میشود.

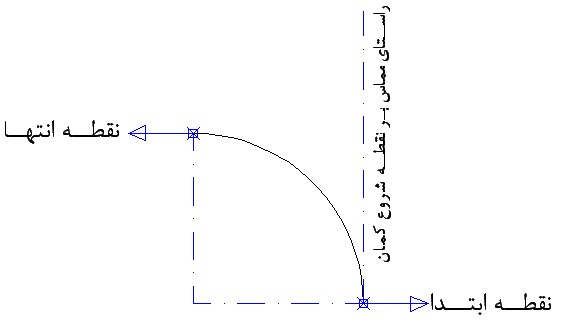

راستای مماس بر نقطه ابتدای کمان در جهت محور 90 درجه میباشد.
گام چهارم:
در مقابل اعلان، جهت تعیین راستای مماس بر نقطه ابتدای کمان عدد 90 درجه را تایپ میکنیم.
Specify center point of arc or [Angle/Direction/Radius]: _d
Specify tangent direction for the start point of arc: 90
پس از معرفی راستای مماس بر نقطه ابتدای کمان، کلید Enter را میفشاریم.
