در این مقاله دانلود آموزش اتوکد سه بعدی 2021 از سری آموزش های رایگان و کاربردی نرم افزار اتوکد
به آموزش کمان قوس Arc روش Start و Center و Length
به صورت کامل در Autocad 3D می پردازیم.

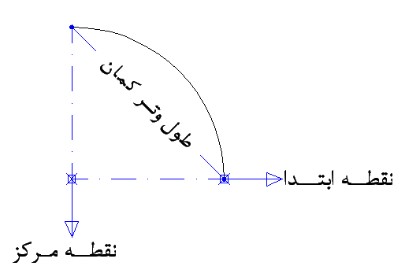

در این روش با معرفی دو نقطه و طول وتر کمان، یک کمان ترسیم میشود.
نقطه اول معرفی شده، به عنوان نقطه ابتدایی کمان میباشد.
نقطه دوم معرفی شده، به عنوان نقطه مرکز کمان میباشد.
طول معرفی شده، به عنوان طول وتر کمان میباشد.
و با ارائه آموزش های گام به گام و مثال محور با ریز جزئیات کار آشنا می شویم.
در این مقاله دانلود آموزش اتوکد سه بعدی 2021 می خواهیم کمان قوس Arc روش Start و Center و Length را انجام دهیم.
گام اول در دانلود آموزش اتوکد سه بعدی 2021
مختصات نقطه ابتدا (Start Point): (20,45)
مختصات نقطه مرکز کمان (Center Point): (20,40)
طول وتر کمان (Length of chord): 07/7
با اطمینان از خالی بودن خط فرمان و انتخاب زبان English در نوار وضعیت ویندوز
غیرفعال کردن کلیه آیکونهای نوار وضعیت، مکاننما را روی نوار منوی Draw قرار داده و کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود، مکاننما را روی فرمان Arc قرار میدهیم.
تا یک زیرمنوی دیگری که شامل روشهای اجرای فرمان است ظاهر گردد.
روش Start ,Center ,Length را با کلیک چپ انتخاب میکنیم. در خط فرمان اعلان زیر ظاهر میشود.
Command: _arc
Specify start point of arc or [Center]:
مکاننما به حالت بعلاوه ترسیم تبدیل میشود، و تا این مرحله، مکاننما در صفحه ترسیم آزاد میباشد.
اعلان (Specify start point of arc) به معنای (نقطه ابتدای کمان را تعیین کنید) میباشد. دانلود آموزش اتوکد سه بعدی 2021
گام دوم:
مختصات نقطه ابتدای کمان را (20,45) معرفی میکنیم.
Specify start point of arc or [Center]: 45, 20
پس از معرفی نقطه ابتدای کمان، کلید Enter را میفشاریم. پارهخط مجازی خطچین به نقطه ابتدای کمان متصل میگردد. در خط فرمان اعلان زیر ظاهر میشود.
Specify second point of arc or [Center/End]: _c Specify center point of arc:
اعلان (Specify center point of arc) به معنای (نقطه مرکز کمان را تعیین کنید) میباشد.
مختصات نقطه مرکز کمان را (20,40) معرفی میکنیم.
Specify second point of arc or [Center/End]: _c Specify center point of arc: 40, 20
پس از معرفی نقطه مرکز کمان، کلید Enter را میفشاریم. پارهخط مجازی خطچین در نقطه ابتدای کمان قرار دارد. در خط فرمان اعلان زیر ظاهر میشود.
Specify Endpoint of arc or [Angle/chord Length]: _L Specify length of chord:
اعلان (Specify length of chord) به معنای (طول وتر کمان را تعیین کنید) میباشد.
طول وتر کمان را 07/7 تایپ میکنیم.
Specify Endpoint of arc or [Angle/chord Length]: _L Specify length of chord: 7.07
پس از معرفی طول وتر کمان، کلید Enter را میفشاریم.
